# ARCHIVE CORPORATION
PYTHON 4520NT
Device Type Internal Tape Drive
Interface SCSI-1, SCSI-2
Format QIC-24, QIC-120, QIC-150, QIC-525
Sustained Transfer Rate Unidentified
Size 5.25 in. half height

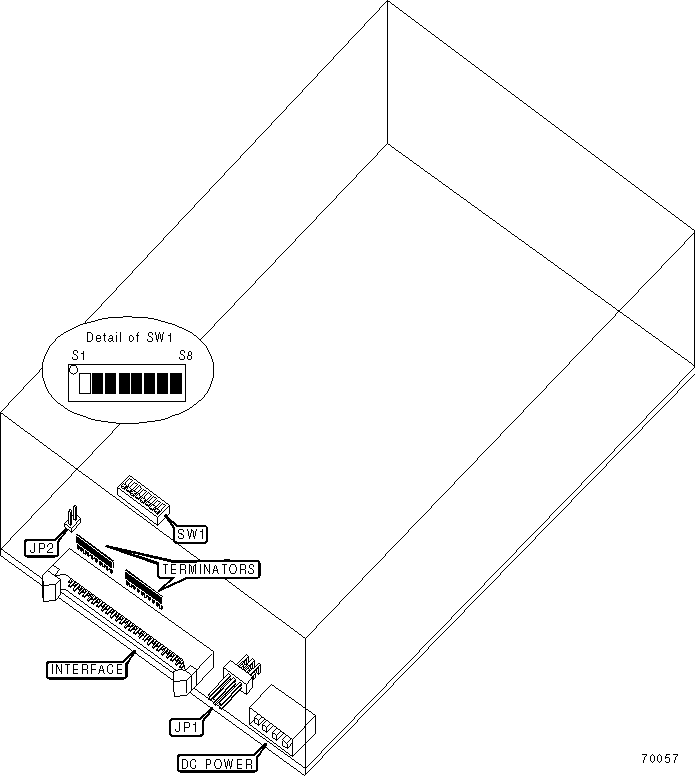

View Top
IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|------------------------------------+--------+--------------|
| » | Factory configured - do not | JP1 | Unidentified |
| | alter | | |
|---+--------------------------------+--------+--------------|
| » | SCSI mode 1 enabled | SW1/S4 | Off |
|---+--------------------------------+--------+--------------|
| | SCSI mode 2 enabled | SW1/S4 | On |
|---+--------------------------------+--------+--------------|
| » | Parity check enabled | SW1/S5 | On |
|---+--------------------------------+--------+--------------|
| | Parity check disabled | SW1/S5 | Off |
|---+--------------------------------+--------+--------------|
| » | Factory configured - do not | SW1/S6 | Off |
| | alter | | |
|---+--------------------------------+--------+--------------|
| » | Factory configured - do not | SW1/S7 | Off |
| | alter | | |
|---+--------------------------------+--------+--------------|
| » | Self-test disabled | SW1/S8 | Off |
|---+--------------------------------+--------+--------------|
| | Self-test enabled | SW1/S8 | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | SW1/S1 | SW1/S2 | SW1/S3 |
|---------------+--------------+--------------+--------------|
| 0 | Off | Off | Off |
|---------------+--------------+--------------+--------------|
| 1 | On | Off | Off |
|---------------+--------------+--------------+--------------|
| 2 | Off | On | Off |
|---------------+--------------+--------------+--------------|
| 3 | On | On | Off |
|---------------+--------------+--------------+--------------|
| 4 | Off | Off | On |
|---------------+--------------+--------------+--------------|
| 5 | On | Off | On |
|---------------+--------------+--------------+--------------|
| 6 | Off | On | On |
|---------------+--------------+--------------+--------------|
| 7 | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENDED MEDIA |
|------------------------------------------------------------|
| Tape | Capacity |
|-------------------------------+----------------------------|
| DC300; DC300XLP | 45/60MB |
| | |
| (QIC-24 read) | |
|-------------------------------+----------------------------|
| DC600A; DC615 | 125MB |
| | |
| (QIC-120) | |
|-------------------------------+----------------------------|
| DC6037; DC6150; DC6250 | 150/250MB |
| | |
| (QIC-150) | |
|-------------------------------+----------------------------|
| DC6320; DC6525 | 320/525MB |
| | |
| (QIC-525) | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| Note: Function of LED is unidentified. |
+------------------------------------------------------------+
