# HEWLETT PACKARD
HP JETSTORE 2000, HP JETSTORE 5000
Device Type Tape drive
Interface SCSI-2
Format DDS
Sustained 183KBPS on the JetStore 2000, 732KBPS on the
Transfer Rate JetStore 5000
Size 3.5 in. half height

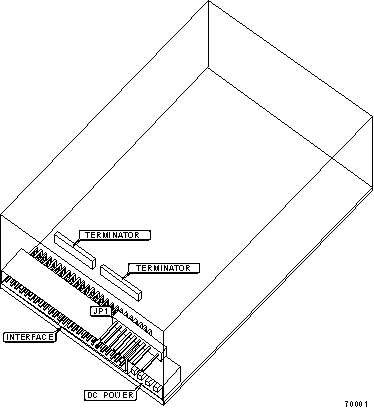

View Top
IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------+-------------+--------------|
| » | Factory configured - do | JP1/pin 9 | Unidentified |
| | not alter | | |
|---+---------------------------+-------------+--------------|
| » | Termination enabled | Terminators | Installed |
|---+---------------------------+-------------+--------------|
| | Termination disabled | Terminators | Removed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | JP1/pins 3 & 4 | JP1/pins 5 & 6 | JP1/pins 7 & |
| | | | 8 |
|----------+----------------+----------------+---------------|
| 0 | Open | Open | Open |
|----------+----------------+----------------+---------------|
| 1 | Open | Open | Closed |
|----------+----------------+----------------+---------------|
| 2 | Open | Closed | Open |
|----------+----------------+----------------+---------------|
| 3 | Open | Closed | Closed |
|----------+----------------+----------------+---------------|
| 4 | Closed | Open | Open |
|----------+----------------+----------------+---------------|
| 5 | Closed | Open | Closed |
|----------+----------------+----------------+---------------|
| 6 | Closed | Closed | Open |
|----------+----------------+----------------+---------------|
| 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TERMINATION POWER SELECTION |
|------------------------------------------------------------|
| Setting | JP1/pins 1 & 2 |
|-------------------------------------------+----------------|
| » | TERMPWR supplied by drive | Closed |
|---+---------------------------------------+----------------|
| | TERMPWR supplied by drive to SCSI | Open |
| | interface | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENED MEDIA |
|------------------------------------------------------------|
| Drive | Tape | Capacity |
|--------------------+------------------------+--------------|
| JetStore 2000 | 60 meter DDS cartridge | 1.3 GB |
|--------------------+------------------------+--------------|
| JetStore 2000 | 90 meter DDS cartridge | 2.0 GB |
|--------------------+------------------------+--------------|
| JetStore 5000 | 90 meter DDS cartridge | 8.0 GB |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| Cartridge | Drive | Condition |
|-----------+----------------+-------------------------------|
| Flashing | Flashing Green | Cartridge loading or |
| Green | | unloading |
|-----------+----------------+-------------------------------|
| On Green | On Green | Cartridge loaded / No |
| | | activity |
|-----------+----------------+-------------------------------|
| On Green | Flashing Green | Cartridge loaded / Activity |
| | | occurring |
|-----------+----------------+-------------------------------|
| Flashing | Flashing Green | Write protected cartridge is |
| Amber | | loading or unloading |
|-----------+----------------+-------------------------------|
| On Amber | On Green | Write protected cartridge |
| | | loaded / No activity |
|-----------+----------------+-------------------------------|
| On Amber | Flashing Green | Write Protected cartridge |
| | | loaded/ Activity occurring |
|-----------+----------------+-------------------------------|
| On Amber | Off | Write protected cartridge |
| | | loaded / Drive offline |
|-----------+----------------+-------------------------------|
| On Green | Flashing | Error condition / Caution |
| | Amber/Green | |
|-----------+----------------+-------------------------------|
| On Amber | On Amber | Error condition / High |
| | | humidity or no termination |
|-----------+----------------+-------------------------------|
| Flashing | Flashing Amber | Conducting power-on self test |
| Amber | | |
|-----------+----------------+-------------------------------|
| Flashing | On Amber | Power-on self test failed |
| Amber | | |
+------------------------------------------------------------+
