# EXABYTE CORPORATION
EXB-4200, EXB-4200C
Device Type Tape Drive
Interface SCSI, SCSI-2
Format DDS-1
DDS-DC (EXB-4200C only)
Sustained Transfer Rate 234KBPS
467KBPS (EXB-4200C compressed only)
Size 3.5 in. half height

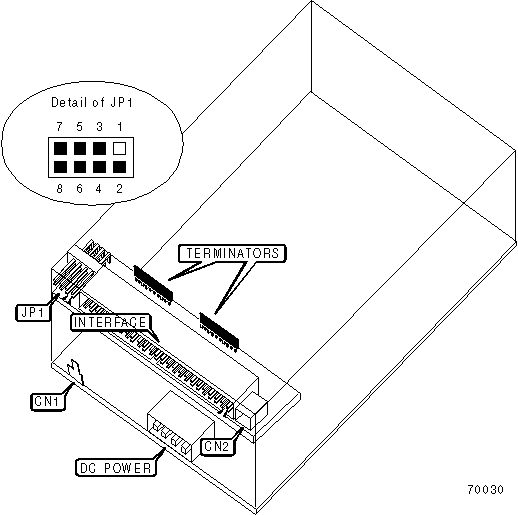

View Top
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------+-------+-------------------------+-------|
| Ground connector | CN1 | Monitor port (pin-out | CN2 |
| | | unidentified) | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------+----------------+-----------|
| » | SCSI-1 Mode enabled | JP1/Pins 7 & 8 | Closed |
|---+---------------------------+----------------+-----------|
| | SCSI-2 Mode enabled | JP1/Pins 7 & 8 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | JP1/Pins 1 & 2 | JP1/Pins 3 & 4 | JP1/Pins 5 & |
| | | | 6 |
|----------+----------------+----------------+---------------|
| 0 | Open | Open | Open |
|----------+----------------+----------------+---------------|
| 1 | Closed | Open | Open |
|----------+----------------+----------------+---------------|
| 2 | Open | Closed | Open |
|----------+----------------+----------------+---------------|
| 3 | Closed | Closed | Open |
|----------+----------------+----------------+---------------|
| 4 | Open | Open | Closed |
|----------+----------------+----------------+---------------|
| 5 | Closed | Open | Closed |
|----------+----------------+----------------+---------------|
| 6 | Open | Closed | Closed |
|----------+----------------+----------------+---------------|
| 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENED MEDIA |
|------------------------------------------------------------|
| Drive | Tape | Capacity | Capacity With |
| | | Without | Compression |
| | | Compression | |
|-----------+---------------+----------------+---------------|
| EXB-4200 | EXATAPE® 90 | 2.0GB | N/A |
| | meter DDS-1 | | |
|-----------+---------------+----------------+---------------|
| EXB-4200C | EXATAPE® 90 | 2.0GB | N/A |
| | meter DDS-1 | | |
|-----------+---------------+----------------+---------------|
| EXB-4200C | EXATAPE® 90 | 2.0GB | 4.0GB |
| | meter DDS-DC | | |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+

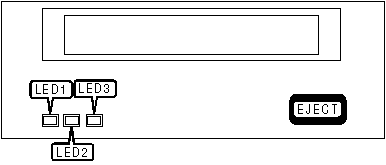

| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Green | On | Drive power on |
|------+--------+--------+-----------------------------------|
| LED1 | Green | Off | Drive power off |
|------+--------+--------+-----------------------------------|
| LED2 | Orange | On | Data commands being processed |
|------+--------+--------+-----------------------------------|
| LED2 | Orange | Off | Data commands not being processed |
|------+--------+--------+-----------------------------------|
| LED3 | Yellow | On | Drive requires cleaning |
|------+--------+--------+-----------------------------------|
| LED3 | Yellow | Off | Drive does not require cleaning |
|------------------------------------------------------------|
| Note: When all LEDs are blinking, drive error has |
| occurred. Power drive off, then on again. If LEDs continue |
| to flash technical support is required. |
+------------------------------------------------------------+
