# IBM CORPORATION
OPTIONS 10/20 GB, NS TAPE
Device Type Internal Tape Drive
Interface SCSI-2
Format TRAVAN-4
Sustained Transfer Rate 60 MBPS
Size 3.5 in. third height

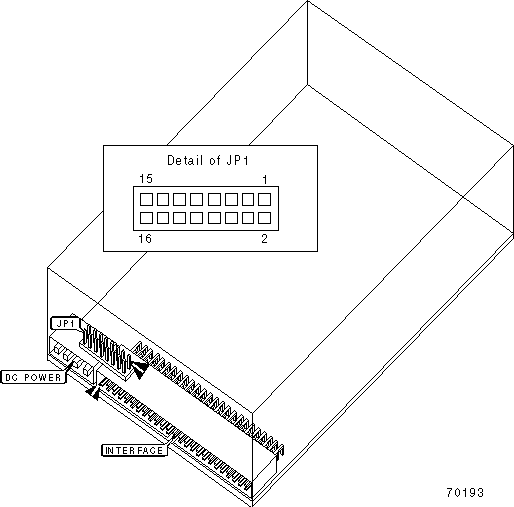

View Top
IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|------------------------------+--------------+--------------|
| » | Parity check disabled | JP1/Pins 7 & | Open |
| | | 8 | |
|---+--------------------------+--------------+--------------|
| | Parity check enabled | JP1/Pins7 & | Closed |
| | | 8 | |
|---+--------------------------+--------------+--------------|
| » | Factory configured - do | JP1/Pins 9 & | Unidentified |
| | not alter | 10 | |
|---+--------------------------+--------------+--------------|
| » | Factory configured - do | JP1/Pins 11 | Unidentified |
| | not alter | & 12 | |
|---+--------------------------+--------------+--------------|
| » | Termination enabled | JP1/Pins 13 | Closed |
| | | & 14 | |
|---+--------------------------+--------------+--------------|
| | Termination disabled | JP1/Pins 13 | Open |
| | | & 14 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive | JP1/Pins 1 & 2 | JP1/Pins 3 & 4 | JP1/Pins 5 & 6 |
| ID | | | |
|---------+----------------+----------------+----------------|
| | 0 | Open | Open | Open |
|----+----+----------------+----------------+----------------|
| » | 1 | Closed | Open | Open |
|----+----+----------------+----------------+----------------|
| | 2 | Open | Closed | Open |
|----+----+----------------+----------------+----------------|
| | 3 | Closed | Closed | Open |
|----+----+----------------+----------------+----------------|
| | 4 | Open | Open | Closed |
|----+----+----------------+----------------+----------------|
| | 5 | Closed | Open | Closed |
|----+----+----------------+----------------+----------------|
| | 6 | Open | Closed | Closed |
|----+----+----------------+----------------+----------------|
| | 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENDED MEDIA |
|------------------------------------------------------------|
| Tape | Maximum Capacity |
|----------------------------+-------------------------------|
| 8mm. QIC-3095 | 2 GB & 4 GB |
|----------------------------+-------------------------------|
| 8mm. QIC-3220 | 10 GB |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Green | On | Drive is active |
|------+--------+--------+-----------------------------------|
| LED1 | Green | Off | Drive is not active |
+------------------------------------------------------------+
