# SONY CORPORATION
SDT-2000, SDT-4000
Device Type Tape Drive
Interface SCSI-2
Format DDS, DDS-DC, DCLZ
Sustained Transfer Rate 183 KBPS (SDT-2000)
183-366 KBPS (SDT-4000)
Size 3.5 in. half height
View Top
IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|----------------------------------+----------+--------------|
| » | Data compression disabled | JP1/Pins | Closed |
| | | 7 & 8 | |
|---+------------------------------+----------+--------------|
| | Data compression enabled | JP1/Pins | Open |
| | | 7 & 8 | |
|---+------------------------------+----------+--------------|
| » | Parity enabled | JP1/Pins | Closed |
| | | 9 & 10 | |
|---+------------------------------+----------+--------------|
| | Parity disabled | JP1/Pins | Open |
| | | 9 & 10 | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | JP1/Pins | Unidentified |
| | alter. | 11 & 12 | |
|---+------------------------------+----------+--------------|
| » | Terminator enabled | JP1/Pins | Closed |
| | | 13 & 14 | |
|---+------------------------------+----------+--------------|
| | Terminator disabled | JP1/Pins | Open |
| | | 13 & 14 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | JP1/Pins 1 & 2 | JP1/Pins 3 & 4 | JP1/Pins 5 & |
| | | | 6 |
|----------+----------------+----------------+---------------|
| 0 | Open | Open | Open |
|----------+----------------+----------------+---------------|
| 1 | Open | Open | Closed |
|----------+----------------+----------------+---------------|
| 2 | Open | Closed | Open |
|----------+----------------+----------------+---------------|
| 3 | Open | Closed | Closed |
|----------+----------------+----------------+---------------|
| 4 | Closed | Open | Open |
|----------+----------------+----------------+---------------|
| 5 | Closed | Open | Closed |
|----------+----------------+----------------+---------------|
| 6 | Closed | Closed | Open |
|----------+----------------+----------------+---------------|
| 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TERMINATION POWER SELECTION |
|------------------------------------------------------------|
| Setting | JP1/Pins 15 & 16 |
|-----------------------------------------+------------------|
| » | TERMPWR supplied by drive | Closed |
|---+-------------------------------------+------------------|
| | TERMPWR supplied by SCSI interface | Open |
| | to drive | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENED MEDIA |
|------------------------------------------------------------|
| Drive | Tape | Capacity | Capacity With |
| | | Without | Compression |
| | | Compression | |
|----------+---------------+-----------------+---------------|
| SDT-2000 | DDS 90 meter | 2.0 GB | Unidentified |
|----------+---------------+-----------------+---------------|
| SDT-4000 | DDS (DCLZ) 90 | 2.0-4.0 GB | 4.0-8.0 GB |
| | meter | | |
+------------------------------------------------------------+
IMG IMG 2
+----------------------------------------------------------------------------+

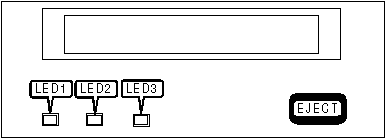

| DIAGNOSTIC LED(S) |
|----------------------------------------------------------------------------|
| LEDs | Functions | |
|------------+------------+--------------------------------------------------|
| LED1 | LED2 | LED3 | Activity |Cartridge| Other |
|------------+------------+------------+-----------------+---------+---------|
| Off | Off | Off | None | None | None |
|------------+------------+------------+-----------------+---------+---------|
| On | Off | Off | SCSI | None | None |
|------------+------------+------------+-----------------+---------+---------|
| Flashing 1 | Flashing 1 | Off |Loading/Unloading| None | |
|------------+------------+------------+-----------------+---------| |
| Flashing 1 | Flashing 1 | On |Loading/Unloading| Write | |
| | | | |Protected| |
|------------+------------+------------+-----------------+---------+---------|
| Off | On | Flashing 1 | None | Loaded |Cleaning |
| | | | | | Tape at |
| | | | | | EOM |
|------------+------------+------------+-----------------+---------+---------|
| Off | On | Off | None | Loaded | None |
|------------+------------+------------+-----------------+---------+---------|
| On | On | Off | SCSI | Loaded | None |
|------------+------------+------------+-----------------+---------+---------|
| Flashing 1 | On | Off | SCSI/Drive | Loaded | None |
|------------+------------+------------+-----------------+---------+---------|
|Unidentified| On | On | X | Loaded | Write |
| | | | | |Protected|
|------------+------------+------------+-----------------+---------+---------|
|Unidentified| Flashing 2 |Unidentified| X | Loaded | Error |
| | | | | | Rate |
| | | | | | Warning |
|------------+------------+------------+-----------------+---------+---------|
| Flashing 2 |Unidentified|Unidentified| X | X |Humidity |
| | | | | | Warning |
|------------+------------+------------+-----------------+---------+---------|
|Unidentified|Unidentified| Flashing 2 | X | X |Cleaning |
| | | | | | Request |
|------------+------------+------------+-----------------+---------+---------|
|Unidentified|Unidentified| Flashing 3 | X | X | Drive |
| | | | | |Mechanism|
| | | | | | Failure |
|------------+------------+------------+-----------------+---------+---------|
|Unidentified|Unidentified| Flashing 4 | X | X | Drive |
| | | | | |Circuitry|
| | | | | | Failure |
|------------+------------+------------+-----------------+---------+---------|
| Flashing 3 |Unidentified|Unidentified| X | X | Waiting |
| | | | | |for Reset|
|------------+------------+------------+-----------------+---------+---------|
|Unidentified| Flashing 3 |Unidentified| X | X | Waiting |
| | | | | |for Eject|
|----------------------------------------------------------------------------|
|Note: 1 LED flashes at 0.25 seconds on/0.25 seconds off. 2 LED flashes at |
|3.5 seconds on/0.25 seconds off. 3 LED emits a continuous pulse at 0.25 |
|seconds on. 4 LED emits a continuous double pulse at 0.25 seconds on. ‘X’ |
|means not applicable. |
+----------------------------------------------------------------------------+
