# TECMAR
WANGTEK 5525ES, WANGTEK 51000HT, WANGTEK 52000HT
Device Type Internal Tape Drive
Interface SCSI
Format Quarter Inch
Sustained Unidentified
Transfer Rate
Size 3.5 in. half height (5.25 in. half height with
bezel)

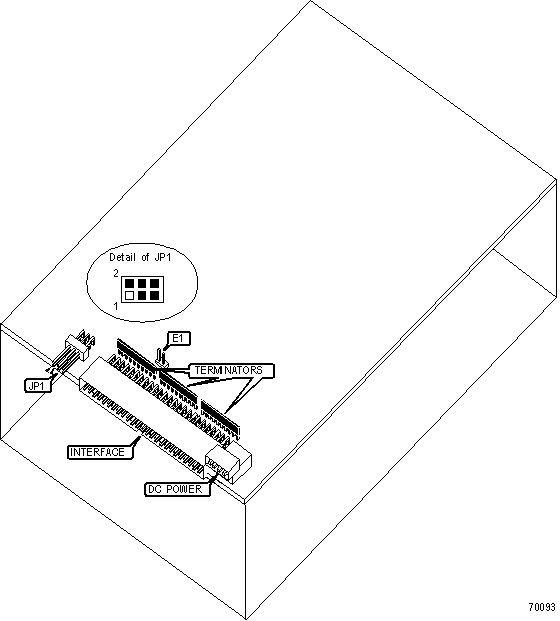

View Bottom
IMG IMG 1
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive | JP1/Pins 1 & 2 | JP1/Pins 3 & 4 | JP1/Pins 5 & 6 |
| ID | | | |
|---------+----------------+----------------+----------------|
| | 0 | Open | Open | Open |
|----+----+----------------+----------------+----------------|
| | 1 | Closed | Open | Open |
|----+----+----------------+----------------+----------------|
| | 2 | Open | Closed | Open |
|----+----+----------------+----------------+----------------|
| | 3 | Closed | Closed | Open |
|----+----+----------------+----------------+----------------|
| » | 4 | Open | Open | Closed |
|----+----+----------------+----------------+----------------|
| | 5 | Closed | Open | Closed |
|----+----+----------------+----------------+----------------|
| | 6 | Open | Closed | Closed |
|----+----+----------------+----------------+----------------|
| | 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TERMINATION POWER SELECTION |
|------------------------------------------------------------|
| Setting | E1 |
|-------------------------------------------------+----------|
| » | TERMPWR supplied by drive | Closed |
|---+---------------------------------------------+----------|
| | TERMPWR supplied by drive to SCSI interface | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENDED MEDIA |
|------------------------------------------------------------|
| Drive | Tape | Capacity Without Compression |
|--------------+-------------+-------------------------------|
| 5525ES | DC6250 | 250 MB |
|--------------+-------------+-------------------------------|
| 5525ES | DC6525 | 525 MB |
|--------------+-------------+-------------------------------|
| 51000HT | DC6250 | 250 MB |
|--------------+-------------+-------------------------------|
| 51000HT | DC6525 | 525 MB |
|--------------+-------------+-------------------------------|
| 51000HT | DC9120 | 1.2 GB |
|--------------+-------------+-------------------------------|
| 52000HT | DC6250 | 250 MB |
|--------------+-------------+-------------------------------|
| 52000HT | DC6525 | 525 MB |
|--------------+-------------+-------------------------------|
| 52000HT | DC9120 | 1.2 GB |
|--------------+-------------+-------------------------------|
| 52000HT | DC9250 | 2.5 GB |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+----------+---------------------------------|
| LED1 | Amber | Flashing | Drive activity on the SCSI bus |
|------+--------+----------+---------------------------------|
| LED1 | Amber | Pulsing | Drive fault condition exists |
|------+--------+----------+---------------------------------|
| LED1 | Amber | Off | Drive not active |
|------------------------------------------------------------|
| Note: "Pulsing" LED1 refers to a flash 1-5 times every 3 |
| seconds. |
+------------------------------------------------------------+
