# SEAGATE TECHNOLOGY, INC.
PEREGRINE 4324NP, 4326NP, 4320NT
Device Type Internal Tape Drive
Interface SCSI-2
Format DDS (4320NT)
DDS-2 (4326NP)
DDS-DC (4324NP)
Sustained 400KBPS (800KBPS compressed - 4326NP, 4324NP
Transfer Rate only)
Size 3.5 in. half height (4320NT, 4326NP, 4324NP)

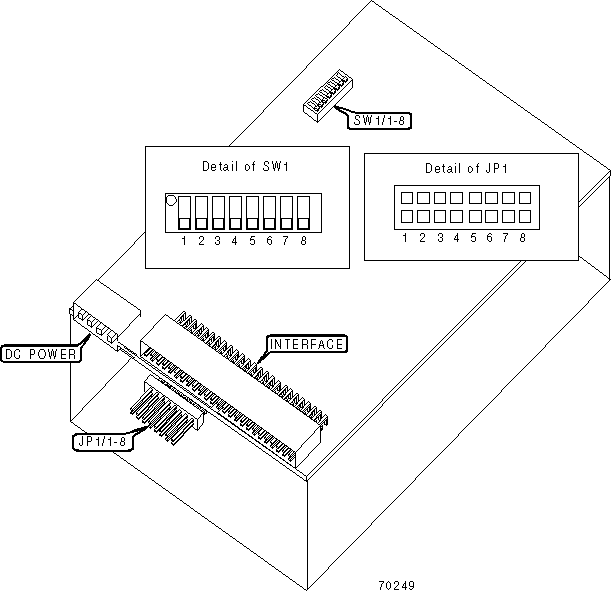

View Bottom
IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|---------------------------------------+--------+-----------|
| | Power-on self-test enabled | JP1/4 | Closed |
|---+-----------------------------------+--------+-----------|
| | Power-on self-test disabled | JP1/4 | Open |
|---+-----------------------------------+--------+-----------|
| | DC disabled | JP1/5 | Closed |
|---+-----------------------------------+--------+-----------|
| | DC enabled | JP1/5 | Open |
|---+-----------------------------------+--------+-----------|
| | Active terminator enabled | JP1/6 | Closed |
|---+-----------------------------------+--------+-----------|
| | Active terminator disabled | JP1/6 | Open |
|---+-----------------------------------+--------+-----------|
| | Factory configured - do not alter | JP1/7 | Reserved |
|---+-----------------------------------+--------+-----------|
| | Term power on | JP1/8 | Closed |
|---+-----------------------------------+--------+-----------|
| | Term power off | JP1/8 | Open |
|---+-----------------------------------+--------+-----------|
| » | All mode enabled | SW1/4 | On |
|---+-----------------------------------+--------+-----------|
| | MRS mode enabled | SW1/4 | Off |
|---+-----------------------------------+--------+-----------|
| » | Parity check disabled | SW1/5 | Off |
|---+-----------------------------------+--------+-----------|
| | Parity check enabled | SW1/5 | On |
|---+-----------------------------------+--------+-----------|
| » | DDS-DC enabled | SW1/6 | Off |
|---+-----------------------------------+--------+-----------|
| | DDS enabled | SW1/6 | On |
|---+-----------------------------------+--------+-----------|
| » | Factory configured - do not alter | SW1/7 | Reserved |
|---+-----------------------------------+--------+-----------|
| » | Self test enabled | SW1/8 | On |
|---+-----------------------------------+--------+-----------|
| | Self test disabled | SW1/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive | SW1/1 | SW1/2 | SW1/3 | JP1/1 | JP1/2 | JP1/3 |
| ID | | | | | | |
|---------+-------+-------+-------+--------+--------+--------|
| » | 0 | Off | Off | Off | Open | Open | Open |
|----+----+-------+-------+-------+--------+--------+--------|
| | 1 | On | Off | Off | Closed | Open | Open |
|----+----+-------+-------+-------+--------+--------+--------|
| | 2 | Off | On | Off | Open | Closed | Open |
|----+----+-------+-------+-------+--------+--------+--------|
| | 3 | On | On | Off | Closed | Closed | Open |
|----+----+-------+-------+-------+--------+--------+--------|
| | 4 | Off | Off | On | Open | Open | Closed |
|----+----+-------+-------+-------+--------+--------+--------|
| | 5 | On | Off | On | Closed | Open | Closed |
|----+----+-------+-------+-------+--------+--------+--------|
| | 6 | Off | On | On | Open | Closed | Closed |
|----+----+-------+-------+-------+--------+--------+--------|
| | 7 | On | On | On | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MANUFACTURERS RECOMMENDED MEDIA |
|------------------------------------------------------------|
| Drive | Tape | Capacity | Capacity With |
| | | Without | Compression |
| | | Compression | |
|---------+-------------------+--------------+---------------|
| 4320NT, | 90 meter DDS DAT | 2.0GB | NA |
| 4320RT | cartridge | | |
|---------+-------------------+--------------+---------------|
| 4324NP, | 90 meter DDS-DC | 2.0GB | 4.0GB |
| 4324RP | DAT cartridge | | |
|---------+-------------------+--------------+---------------|
| 4326NP, | 90 meter DDS-2 | 2.0GB | 4.0GB |
| 4326RP | DAT cartridge | | |
|---------+-------------------+--------------+---------------|
| 4326NP, | 120 meter DDS-2 | 4.0GB | 8.0GB |
| 4326RP | DAT cartridge | | |
+------------------------------------------------------------+
