# HEWLETT-PACKARD COMPANY
SURESTORE CD-WRITER 4020I, HP C4324
Device Type Internal CD-ROM
Interface SCSI-2
Spin Rate 2x (write), 4x (read)
Formats Supported CD-R, CD-DA, CD-XA, CD-I
View Top

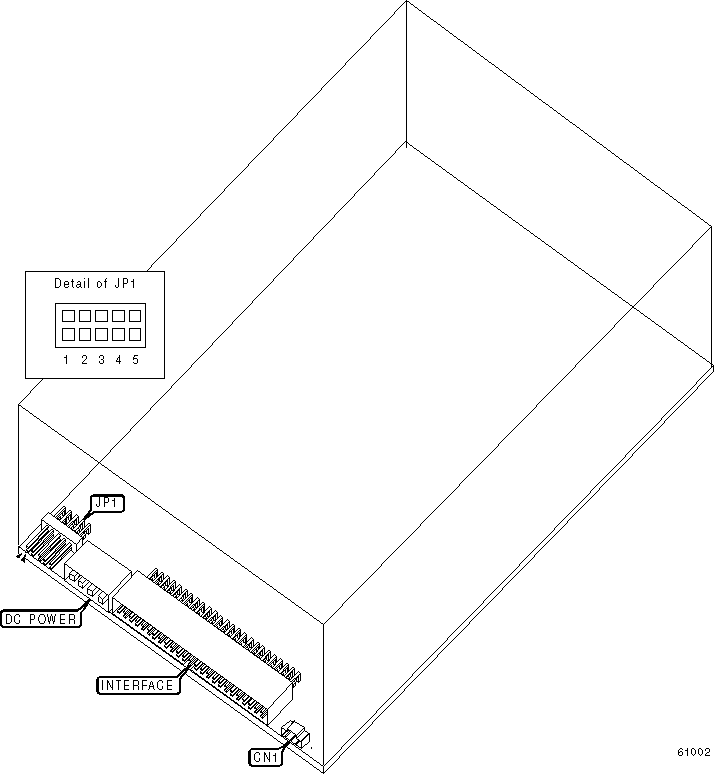

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Audio line out | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|----------------------------------------+-------+-----------|
| » | Terminator enabled | JP1/1 | Closed |
|---+------------------------------------+-------+-----------|
| | Terminator disabled | JP1/1 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | JP1/2 | JP1/3 | JP1/4 | JP1/5 |
|-------------+----------+-----------+-----------+-----------|
| | O | Open | Open | Open | Open |
|-----+-------+----------+-----------+-----------+-----------|
| | 1 | Open | Closed | Open | Open |
|-----+-------+----------+-----------+-----------+-----------|
| » | 2 | Open | Open | Closed | Open |
|-----+-------+----------+-----------+-----------+-----------|
| | 4 | Open | Open | Open | Closed |
+------------------------------------------------------------+
