# IBM CORPORATION
CR-562-J
Device Type CD-ROM
Interface ATAPI
Spin Rate 2x
Formats Supported Unidentified

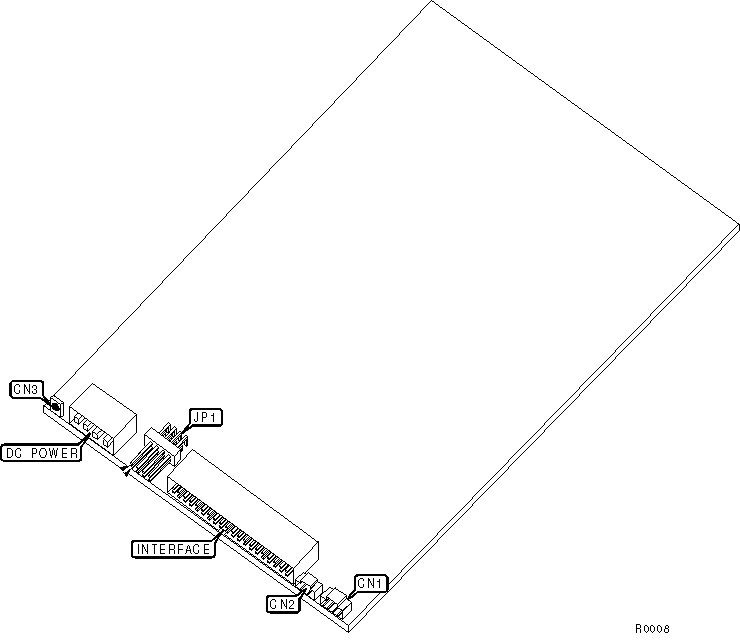

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+--------+-----------------------+-------|
| Audio line out | CN1 | Frame ground terminal | CN3 |
|-------------------+--------+-----------------------+-------|
| 2-pin connector | CN2 | | |
|------------------------------------------------------------|
| Note: CN2 has no specific function. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | JP1/1 | JP1/2 | JP1/3 | JP1/4 |
|------------+-----------+-----------+-----------+-----------|
| 0 | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 1 | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2 | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 3 | Open | Open | Open | Closed |
+------------------------------------------------------------+
