# IBM CORPORATION
OPTIONS 32X-14X INTERNAL IDE (VER. 1)
Device Type Internal CD-ROM
Interface ATAPI
Spin Rate 14x/32x
Formats Supported CD-XA, CD-DA, CD-R, CD-I, CD-ROM (Mode 1 &
Read Mode 2), Photo-CD, Video CD, Red & Yellow
Book, CD-Plus, CD-E

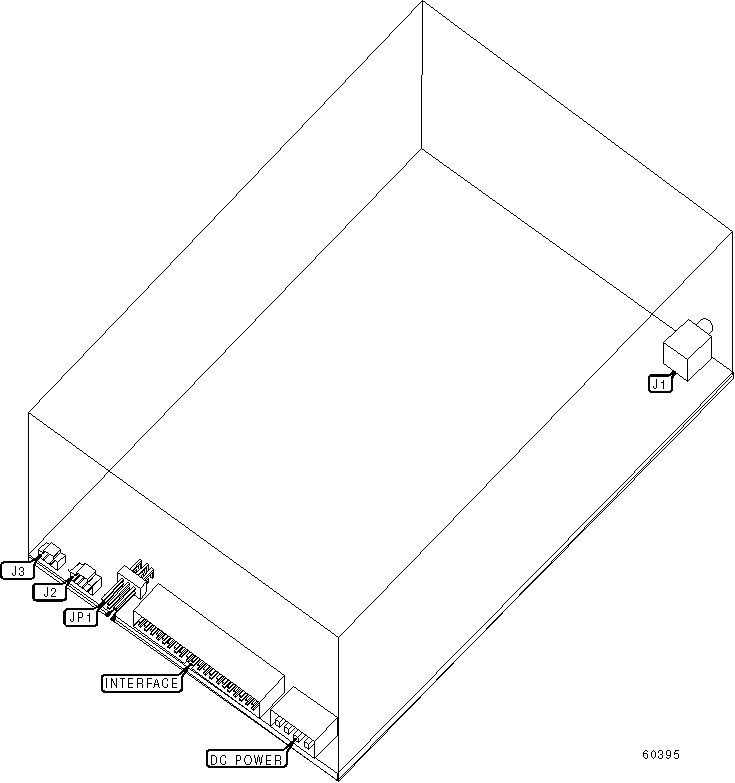

View Top
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------+-------+----------------------+--------|
| Headphone jack | J1 | Digital audio out | J2 |
|--------------------+-------+----------------------+--------|
| Reserved | J3 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ATAPI MASTER/SLAVE |
|------------------------------------------------------------|
| Setting | JP1/Pins 1 | JP1/Pins 3 | JP1/Pins 5 |
| | & 2 | & 4 | & 6 |
|---------------------+------------+------------+------------|
| Master in two drive | Closed | Open | Open |
| system | | | |
|---------------------+------------+------------+------------|
| Slave in two drive | Open | Closed | Open |
| system | | | |
|---------------------+------------+------------+------------|
| Master/Slave cable | Open | Open | Closed |
| select | | | |
+------------------------------------------------------------+
