# JAPAN COMPUTER & COMMUNICATIONS, INC.
JCD-16X
Device Type Internal CD-ROM
Interface ATAPI
Spin Rate (Read) 16x
Formats Supported CD-XA, CD-DA, CD-I, CD-ROM (Mode 1 & Mode
Read 2), Photo-CD, Video CD, Red Book, CD-Plus,
ISO 9660, CD-E, I-trax

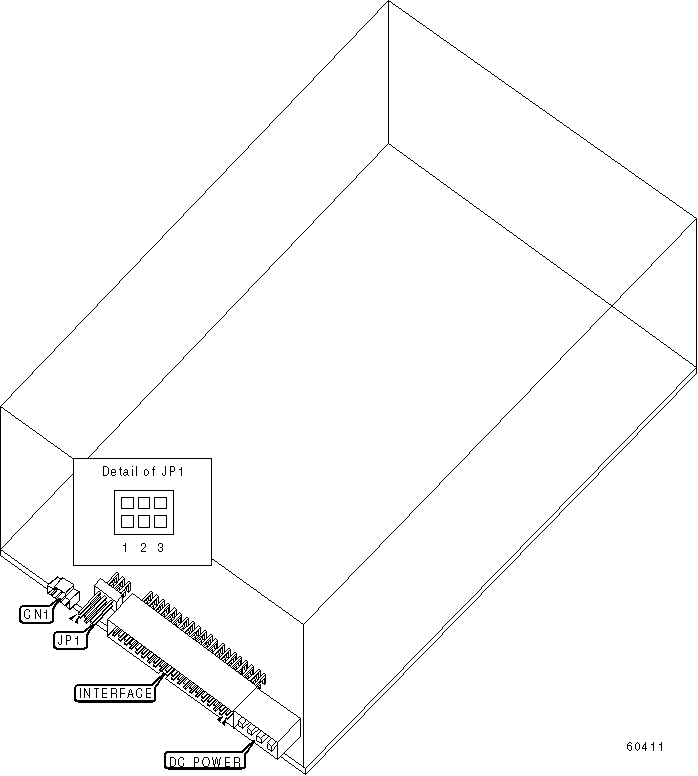

View Top
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Digital audio line out | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ATAPI MASTER/SLAVE |
|------------------------------------------------------------|
| Setting | JP1/1 | JP1/2 | JP1/3 |
|---------------------------------+--------+--------+--------|
| Master in two drive system | Open | Open | Closed |
|---------------------------------+--------+--------+--------|
| Slave in two drive system | Open | Closed | Open |
|---------------------------------+--------+--------+--------|
| Master/Slave determined by | Closed | Open | Open |
| cable select | | | |
+------------------------------------------------------------+
