# NEC TECHNOLOGIES, INC.
CDR-1900A
Device Type Internal CD-ROM
Interface ATAPI
Spin Rate 14x/32x
Formats Supported CD-XA, CD-DA, CD-R, CD-RW, CD-I, CD-ROM
Read (Mode 1 & Mode 2), Photo-CD, Video CD, Red &
Yellow Book, CD-Plus, CD-E

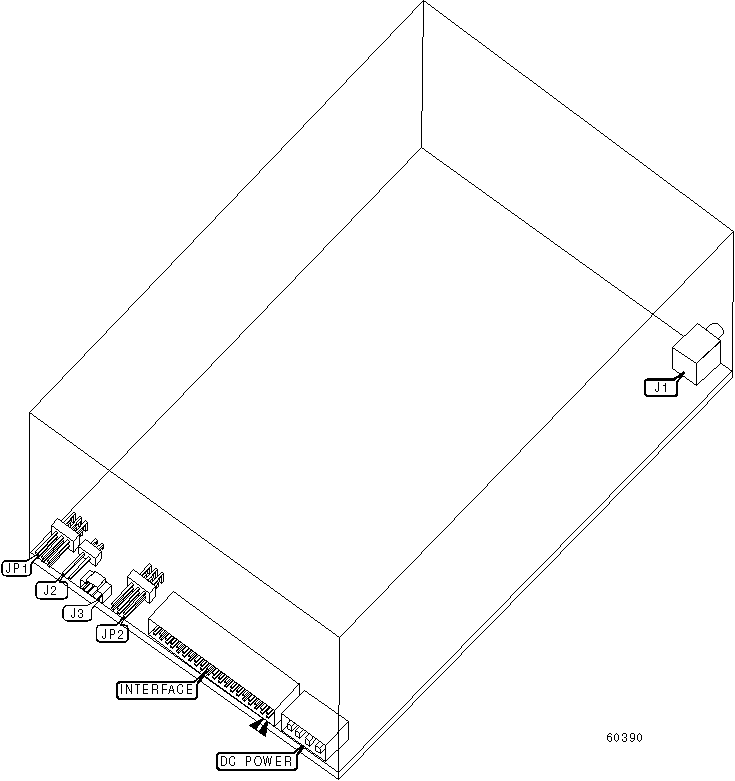

View Top
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+---------+-----------------+----------|
| Headphone jack | J1 | Line out | J3 |
|---------------------+---------+-----------------+----------|
| Digital line out | J2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------------+-------+--------------|
| ยป | Factory configured - do not | JP1 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ATAPI MASTER/SLAVE |
|------------------------------------------------------------|
| Setting | JP2 |
|-------------------------------------+----------------------|
| Master in two drive system | Pins 5 & 6 closed |
|-------------------------------------+----------------------|
| Slave in two drive system | Pins 3 & 4 closed |
|-------------------------------------+----------------------|
| Cable select | Pins 1 & 2 closed |
+------------------------------------------------------------+
