# TOSHIBA
XM-6302B
Device Type Internal CD-ROM
Interface ATAPI
Spin Rate (Read) 32x
Formats Supported CD-XA, CD-R, CD-I, Photo-CD, Video CD,
Read CD-ROM (Mode 1 & Mode 2), CD-E, CD-G,
CD-Plus, CD-RW

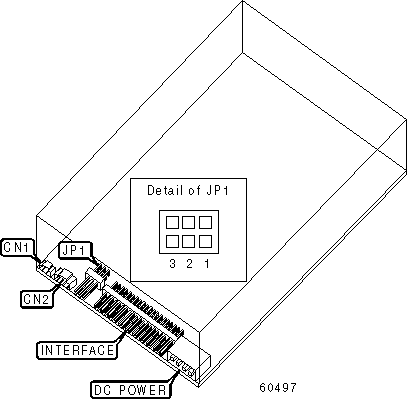

View Top
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| Digital audio line out | CN1 | Audio line out | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MASTER/SLAVE SELECTION |
|------------------------------------------------------------|
| Setting | JP1/1 | JP1/2 | JP1/3 |
|---------------------------------+--------+--------+--------|
| Master in two drive system | Closed | Open | Open |
|---------------------------------+--------+--------+--------|
| Slave in two drive system | Open | Closed | Open |
|---------------------------------+--------+--------+--------|
| Master/slave determined by | Open | Open | Closed |
| cable select | | | |
+------------------------------------------------------------+
