# SONY CORPORATION
CDU-948S/CH
Device Type Internal CD-ROM
Interface SCSI-2
Spin Rate 8x/4x
(Read/Write)
Formats Supported CD-XA, CD-DA, CD-I, CD-ROM (Mode 1),
Read Photo-CD, Video CD, CD-Bridge, Multisession
Formats Supported CD-XA, CD-DA, CD-I, CD-ROM (Mode 1),
Write Photo-CD, Video CD, CD-Bridge, Multisession,
CD-Text

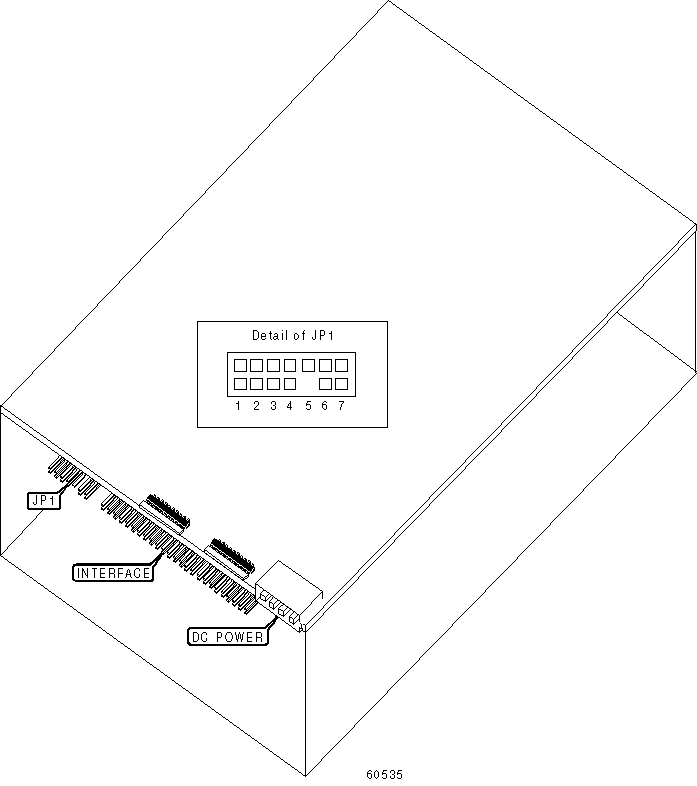

View Bottom
IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|---------------------------------------+--------+-----------|
| » | Device type = CD-ROM | JP1/1 | Open |
|---+-----------------------------------+--------+-----------|
| | Device type = WORM | JP1/1 | Closed |
|---+-----------------------------------+--------+-----------|
| » | Factory configured - do not alter | JP1/5 | Reserved |
|---+-----------------------------------+--------+-----------|
| » | Eject enabled | JP1/6 | Closed |
|---+-----------------------------------+--------+-----------|
| | Eject disabled | JP1/6 | Open |
|---+-----------------------------------+--------+-----------|
| » | Test mode disabled | JP1/7 | Closed |
|---+-----------------------------------+--------+-----------|
| | Test mode enabled | JP1/7 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| SCSI ID | JP1/2 | JP1/3 | JP1/4 |
|---------------+--------------+--------------+--------------|
| | 0 | Open | Open | Open |
|----+----------+--------------+--------------+--------------|
| | 1 | Closed | Open | Open |
|----+----------+--------------+--------------+--------------|
| | 2 | Open | Closed | Open |
|----+----------+--------------+--------------+--------------|
| | 3 | Closed | Closed | Open |
|----+----------+--------------+--------------+--------------|
| | 4 | Open | Open | Closed |
|----+----------+--------------+--------------+--------------|
| | 5 | Closed | Open | Closed |
|----+----------+--------------+--------------+--------------|
| » | 6 | Open | Closed | Closed |
|----+----------+--------------+--------------+--------------|
| | 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
