# BOCA RESEARCH, INC.
ON-LINE EXPRESS V.34 (MV.34AI)
Modem Type Data (asynchronous)/Fax/Voice
Maximum Data Rate 28.8Kbps
Maximum Fax Rate 14.4Kbps
Data Bus 8 bit ISA
Fax Class Class I
Data Modulation AT&T V.32terbo
Protocol
Bell 103A/212A
ITU-T V.21, V.22bis, V.23, V.32,
V.32bis, V.34
Fax Modulation ITU-T V.17, V.21CH2, V.27ter, V.29
Protocol
Error MNP5, V.42, V.42bis
Correction/Compression

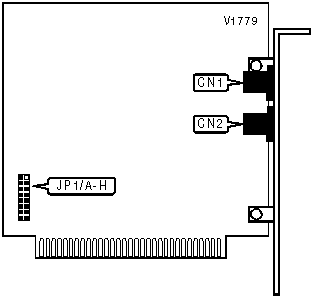

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| Line in | CN1 | Line out | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT ADDRESS |
|------------------------------------------------------------|
| Setting | JP1/E | JP1/F | JP1/G | JP1/H |
|--------------+-----------+-----------+----------+----------|
| COM1 (3F8h) | Closed | Open | Open | Open |
|--------------+-----------+-----------+----------+----------|
| íCOM2 (2F8h) | Open | Closed | Open | Open |
|--------------+-----------+-----------+----------+----------|
| COM3 (3E8h) | Open | Open | Closed | Open |
|--------------+-----------+-----------+----------+----------|
| COM4 (2E8h) | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C | JP1/D |
|---------+------------+------------+------------+-----------|
| » 3 | Closed | Open | Open | Open |
|---------+------------+------------+------------+-----------|
| 4 | Open | Closed | Open | Open |
|---------+------------+------------+------------+-----------|
| 5 | Open | Open | Closed | Open |
|---------+------------+------------+------------+-----------|
| 7 | Open | Open | Open | Closed |
+------------------------------------------------------------+
Proprietary AT Command Set
See document V1772 for a full command summary
