# BROOKTROUT TECHNOLOGY, INC.
TR114-I8M, TR114-I8P
Card Type Telephony
Processor NS32FX16/NS32FX164
Processor Speed 25MHz
Maximum Onboard 1MB DRAM
Memory
I/O Options MVIP bus, PEB bus, serial diagnostic ports
(2)
Data Bus 8/16-bit ISA

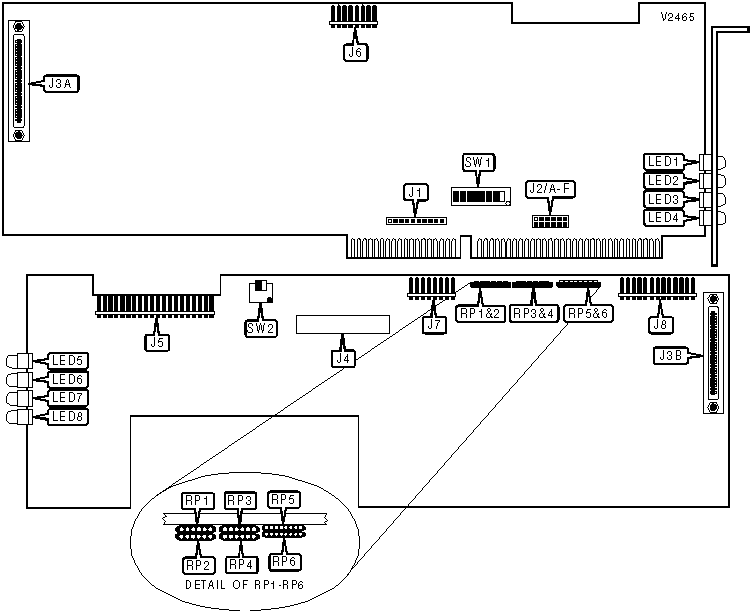

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| Daughterboard header | J3A | Serial diagnostic | J6 |
| | | port for lines 1-4 | |
|-----------------------+-------+--------------------+-------|
| Header to main board | J3B | Serial diagnostic | J7 |
| | | port for lines 5-8 | |
|-----------------------+-------+--------------------+-------|
| Dual-ported RAM | J4 | PEB bus | J8 |
| header | | | |
|-----------------------+-------+--------------------+-------|
| MVIP bus | J5 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|----------------------------------------+-------+-----------|
| » | Interrupt pull-up resistor enabled | SW1/1 | On |
|---+------------------------------------+-------+-----------|
| | Interrupt pull-up resistor | SW1/1 | Off |
| | disabled | | |
|------------------------------------------------------------|
| Note:SW1/1 should be on for only one TR112 or TR114 |
| per system. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Setting | SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8 |
|----------+-------+------+------+------+------+------+------|
| | 000h | On | On | On | On | On | On | On |
|---+------+-------+------+------+------+------+------+------|
| | 008h | Off | On | On | On | On | On | On |
|---+------+-------+------+------+------+------+------+------|
| | 010h | On | Off | On | On | On | On | On |
|---+------+-------+------+------+------+------+------+------|
| | 018h | Off | Off | On | On | On | On | On |
|---+------+-------+------+------+------+------+------+------|
| | 020h | On | On | Off | On | On | On | On |
|---+------+-------+------+------+------+------+------+------|
|» | 260h | On | On | Off | Off | On | On | Off |
|---+------+-------+------+------+------+------+------+------|
| | 3D8h | Off | Off | On | Off | Off | Off | Off |
|---+------+-------+------+------+------+------+------+------|
| | 3E0h | On | On | Off | Off | Off | Off | Off |
|---+------+-------+------+------+------+------+------+------|
| | 3E8h | Off | On | Off | Off | Off | Off | Off |
|---+------+-------+------+------+------+------+------+------|
| | 3F0h | On | Off | Off | Off | Off | Off | Off |
|---+------+-------+------+------+------+------+------+------|
| | 3F8h | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 128 base address settings are |
| available. The switches are a binary representation of |
| the decimal memory addresses. SW1/8 is the Most |
| Significant Bit and switch SW1/2 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW1/8=512, SW1/7=256, SW1/6=128, |
| SW1/5=64, SW1/4=32, SW1/3=16, SW1/2=8. Turn off the |
| switches and add the values of the switches that are |
| off to obtain the correct memory address. (Off=1, On=0)|
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT |
|------------------------------------------------------------|
| Setting | J1 | J2/A | J2/B | J2/C | J2/D | J2/E | J2/F |
|----------+-------+------+------+------+------+------+------|
| |IR/FONT>| Open | Open | Open | Open | Open | Open |Closed|
|-+--------+-------+------+------+------+------+------+------|
| | IRQ3 | Open |Closed| Open | Open | Open | Open | Open |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ4 | Open | Open |Closed| Open | Open | Open | Open |
|-+--------+-------+------+------+------+------+------+------|
|»| IRQ5 | Open | Open | Open |Closed| Open | Open | Open |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ6 | Open | Open | Open | Open |Closed| Open | Open |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ7 | Open | Open | Open | Open | Open |Closed| Open |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ10 |Pins 9 | Open | Open | Open | Open | Open | Open |
| | | & 10 | | | | | | |
| | |closed | | | | | | |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ11 |Pins 7 | Open | Open | Open | Open | Open | Open |
| | | & 8 | | | | | | |
| | |closed | | | | | | |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ12 |Pins 5 | Open | Open | Open | Open | Open | Open |
| | | & 6 | | | | | | |
| | |closed | | | | | | |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ14 |Pins 3 | Open | Open | Open | Open | Open | Open |
| | | & 4 | | | | | | |
| | |closed | | | | | | |
|-+--------+-------+------+------+------+------+------+------|
| | IRQ15 |Pins 1 | Open | Open | Open | Open | Open | Open |
| | | & 2 | | | | | | |
| | |closed | | | | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MVIP BUS TERMINATION |
|------------------------------------------------------------|
| Setting | SW2/1 | SW2/2 |
|------------------------+-----------------+-----------------|
| » | Terminated | On | On |
|---+--------------------+-----------------+-----------------|
| | Not terminated | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PEB BUS TERMINATION |
|------------------------------------------------------------|
| Setting | RP1 | RP2 | RP3 |
|------------------+-------------+-------------+-------------|
| » | Terminated | Installed | Installed | Installed |
|---+--------------+-------------+-------------+-------------|
| | Not | Not | Not | Not |
| | terminated | installed | installed | installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PEB BUS TERMINATION (CON’T) |
|------------------------------------------------------------|
| Setting | RP4 | RP5 | RP6 |
|------------------+-------------+-------------+-------------|
| » | Terminated | Installed | Installed | Installed |
|---+--------------+-------------+-------------+-------------|
| | Not | Not | Not | Not |
| | terminated | installed | installed | installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|----------+----------+----------+---------------------------|
| LED1 | Red | On | Line 1 is off-hook |
|----------+----------+----------+---------------------------|
| LED1 | Red | Off | Line 1 is on-hook |
|----------+----------+----------+---------------------------|
| LED1 | Red | Blinking | Line 1 has been reset |
|----------+----------+----------+---------------------------|
| LED2 | Red | On | Line 2 is off-hook |
|----------+----------+----------+---------------------------|
| LED2 | Red | Off | Line 2 is on-hook |
|----------+----------+----------+---------------------------|
| LED2 | Red | Blinking | Line 2 has been reset |
|----------+----------+----------+---------------------------|
| LED3 | Red | On | Line 3 is off-hook |
|----------+----------+----------+---------------------------|
| LED3 | Red | Off | Line 3 is on-hook |
|----------+----------+----------+---------------------------|
| LED3 | Red | Blinking | Line 3 has been reset |
|----------+----------+----------+---------------------------|
| LED4 | Red | On | Line 4 is off-hook |
|----------+----------+----------+---------------------------|
| LED4 | Red | Off | Line 4 is on-hook |
|----------+----------+----------+---------------------------|
| LED4 | Red | Blinking | Line 4 has been reset |
|----------+----------+----------+---------------------------|
| LED5 | Red | On | Line 5 is off-hook |
|----------+----------+----------+---------------------------|
| LED5 | Red | Off | Line 5 is on-hook |
|----------+----------+----------+---------------------------|
| LED5 | Red | Blinking | Line 5 has been reset |
|----------+----------+----------+---------------------------|
| LED6 | Red | On | Line 6 is off-hook |
|----------+----------+----------+---------------------------|
| LED6 | Red | Off | Line 6 is on-hook |
|----------+----------+----------+---------------------------|
| LED6 | Red | Blinking | Line 6 has been reset |
|----------+----------+----------+---------------------------|
| LED7 | Red | On | Line 7 is off-hook |
|----------+----------+----------+---------------------------|
| LED7 | Red | Off | Line 7 is on-hook |
|----------+----------+----------+---------------------------|
| LED7 | Red | Blinking | Line 7 has been reset |
|----------+----------+----------+---------------------------|
| LED8 | Red | On | Line 8 is off-hook |
|----------+----------+----------+---------------------------|
| LED8 | Red | Off | Line 8 is on-hook |
|----------+----------+----------+---------------------------|
| LED8 | Red | Blinking | Line 8 has been reset |
+------------------------------------------------------------+
