# BINTEC COMMUNICATIONS GMBH
BIANCA/BRI
Card Type ISDN TA
Chipset Unidentified
I/O Options Audio connector
ISDN Transfer 56Kbps x 2/64Kbps x 2
Rate
ISDN Protocol CISCO HDLC, HDLC, T.70, UIFRAMES, X.25, X.30,
X.75, PPP
Switch Type 1TR6, DSS1, NET-3, NI-1, VN3
Data Bus 16-bit ISA
Card Size Full height, half length

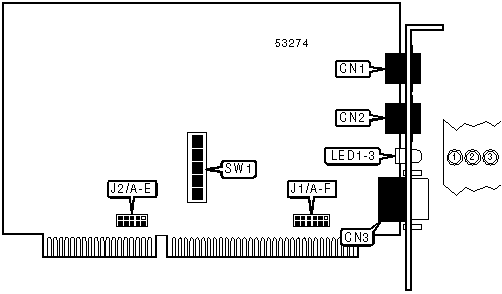

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| ISDN S/T interface | CN1 | Audio connector | CN3 |
|-----------------------+-------+--------------------+-------|
| ISDN U interface | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | J1/A | J1/B | J1/C | J1/D | J1/E | J1/F |
|---------+--------+--------+--------+-------+-------+-------|
| | 2/9 | Closed | Open | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 3 | Open | Open | Open | Open | Open |Closed |
|--+------+--------+--------+--------+-------+-------+-------|
| | 4 | Open | Open | Open | Open |Closed | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 5 | Open | Open | Open |Closed | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 6 | Open | Open | Closed | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 7 | Open | Closed | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
|» | 10 | Open | Open | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 11 | Open | Open | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 12 | Open | Open | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 14 | Open | Open | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 15 | Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION (CON'T) |
|------------------------------------------------------------|
| Setting | J2/A | J2/B | J2/C | J2/D | J2/E |
|----------+---------+---------+---------+---------+---------|
| | 2/9 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 3 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 4 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 5 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 6 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| » | 10 | Closed | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 11 | Open | Closed | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 12 | Open | Open | Closed | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 14 | Open | Open | Open | Closed | Open |
|---+------+---------+---------+---------+---------+---------|
| | 15 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+---------------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|---------------------------------------------------------------------|
|Setting |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|SW1/7|SW1/8|SW1/9|SW1/10|
|--------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |00000h| On | On | On | On | On | On | On | On | On | On |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |00400h| Off | On | On | On | On | On | On | On | On | On |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |00800h| On | Off | On | On | On | On | On | On | On | On |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |00C00h| Off | Off | On | On | On | On | On | On | On | On |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |01000h| On | On | Off | On | On | On | On | On | On | On |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
|»|0D000h| Off | On | Off | Off | On | On | On | On | Off | On |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |FE000h| Off | Off | On | Off | Off | Off | Off | Off | Off | Off |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |FF000h| On | On | Off | Off | Off | Off | Off | Off | Off | Off |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |FF400h| Off | On | Off | Off | Off | Off | Off | Off | Off | Off |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |FF800h| On | Off | Off | Off | Off | Off | Off | Off | Off | Off |
|-+------+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| |FFC00h| Off | Off | Off | Off | Off | Off | Off | Off | Off | Off |
|---------------------------------------------------------------------|
| Note: A total of 1024 base address settings are available. The |
| switches are a binary representation of the decimal memory |
| addresses. SW1/10 is the Most Significant Bit and switch SW1/1 |
| is the Least Significant Bit. The switches have the following |
| decimal values: SW1/10=524,288, SW1/9=262,144, SW1/8=131,072, |
| SW1/7=65,536, SW1/6=32,768, SW1/5=16,384, SW1/3=8,192, |
| SW1/3=4,096, SW1/2=2,048, SW1/1=1,024. Turn off the switches and|
| add the values of the switches that are off to obtain the |
| correct memory address. (Off=1, On=0) |
+---------------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| The functions and colors of the LEDs are |
| unidentified. |
+------------------------------------------------------------+
