# ASPEN TECHNOLOGIES, INC.
9624FX1 AND 2400DI
Card Type Modem (asynchronous), Fax
I/O Options RJ-11 line in, RJ-11 line out
Maximum Data Rate 14.4Kbps
Maximum Fax Rate 14.4Kbps
Data Modulation Bell 103A, 212A
ITU-T V.21, V.22, V.22bis, V.32,
V.32bis
Fax Modulation Unidentified
Error MNP5, V.42, V.42bis
Correction/Compression
Fax Class Class I & II
Data Bus 8-bit ISA

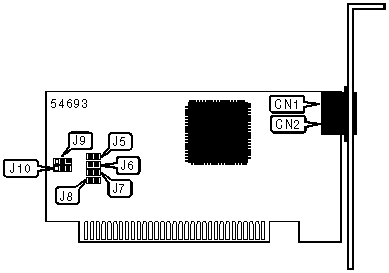

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| RJ-11 line | CN1 | RJ-11 line | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | J9 | J10 |
|------------------+--------------------+--------------------|
| 3F8h (COM1:) | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 2F8h (COM2:) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 3E8h (COM3:) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 2E8h (COM4:) | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | J5 | J6 | J7 | J8 |
|------------+-----------+-----------+-----------+-----------|
| 3 | Open | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 4 | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 5 | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 7 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SUPPORTED STANDARD COMMANDS |
|------------------------------------------------------------|
| Basic AT Commands |
|------------------------------------------------------------|
| AT, A/ |
|------------------------------------------------------------|
| A, B, C, E, F, H, M, O, V, W, X, Y, Z |
|------------------------------------------------------------|
| &C, &F, &J, &L, &T, &V, &W, &Y, &Z |
|------------------------------------------------------------|
| Extended AT Commands |
|------------------------------------------------------------|
| \A, \B, \G, \L, \O, \T, \U, \Z |
|------------------------------------------------------------|
| S-Registers |
|------------------------------------------------------------|
| S0, S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S12, S14, |
| S16, S18, S21, S22, S23 S25, S26 |
|------------------------------------------------------------|
| S27, S30, S36, S37, S38, S40, S41, S46, S48, S49, |
| S82, S86, S91, S95 |
|------------------------------------------------------------|
| |
|------------------------------------------------------------|
| Note: See MHI help file for complete information. |
+------------------------------------------------------------+
Proprietary AT Command Set
For a full command summary, see ASPEN TECHNOLOGIES, INC. 14.4
ATF/ATV/ACF/ACV FAX MODEM
