# OSICOM TECHNOLOGIES
ROUTERMATE 56K CSU/DSU
Card Type DDS CSU/DSU
Chipset Unidentified
DSU Transfer Rate 56Kbps
DSU Protocol BRTZ
Switch Type Unidentified
Data Bus Serial
IMG IMG 1
+------------------------------------------------------------+

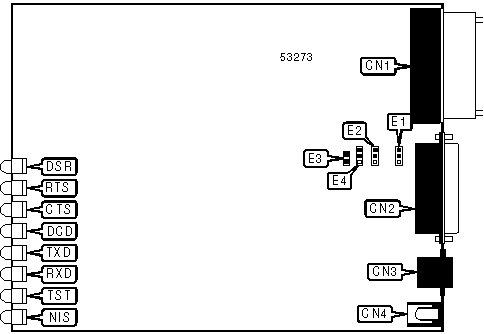

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------------+-------+-------------+-------|
| V.35 serial port for data | CN1 | Line in | CN3 |
|------------------------------+-------+-------------+-------|
| V.24 serial port for console | CN2 | DC power in | CN4 |
| or SLIP connection | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-----------------------------------------+-------+----------|
| » | CN2 may be used for console or SLIP | E3 | Closed |
| | port | | |
|---+-------------------------------------+-------+----------|
| | CN2 may be used only for console | E3 | Open |
| | port | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL SLIP PORT CONFIGURATION |
|------------------------------------------------------------|
| Setting | E1 | E2 | E4 |
|---------+----------------+----------------+----------------|
| » | DTE | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+-----+----------------+----------------+----------------|
| | DCE | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----+--------+--------+------------------------------------|
| DSR | Green | On | DSR signal is high |
|-----+--------+--------+------------------------------------|
| DSR | Green | Off | DSR signal is low |
|-----+--------+--------+------------------------------------|
| RTS | Green | On | RTS signal is high |
|-----+--------+--------+------------------------------------|
| RTS | Green | Off | RTS signal is low |
|-----+--------+--------+------------------------------------|
| CTS | Green | On | CTS signal is high |
|-----+--------+--------+------------------------------------|
| CTS | Green | Off | CTS signal is low |
|-----+--------+--------+------------------------------------|
| DCD | Green | On | Carrier signal detected |
|-----+--------+--------+------------------------------------|
| DCD | Green | Off | Carrier signal not detected |
|-----+--------+--------+------------------------------------|
| TXD | Green | On | DSU is transmitting data |
|-----+--------+--------+------------------------------------|
| TXD | Green | Off | DSU is not transmitting data |
|-----+--------+--------+------------------------------------|
| RXD | Green | On | DSU is receiving data |
|-----+--------+--------+------------------------------------|
| RXD | Green | Off | DSU is not receiving data |
|-----+--------+--------+------------------------------------|
| TST | Red | On | DSU is in test mode |
|-----+--------+--------+------------------------------------|
| TST | Red | Off | DSU is not in test mode |
|-----+--------+--------+------------------------------------|
| NIS | Yellow | On | DSU is receiving Out Of Service or |
| | | | Out Of Frame signal, or no signal |
| | | | is being received |
|-----+--------+--------+------------------------------------|
| NIS | Yellow | Off | DSU is receiving normal signal |
+------------------------------------------------------------+
