# RHETOREX, INC.
RTNI-2T1
Card Type T1 CSU
NIC Type T1
Maximum Onboard Memory Unidentified
Boot ROM Not available
Network Transfer Rate 1.544Mbps
Topology Star
Wiring Type RJ-48C twisted pair copper wire
Data Bus 16-bit ISA

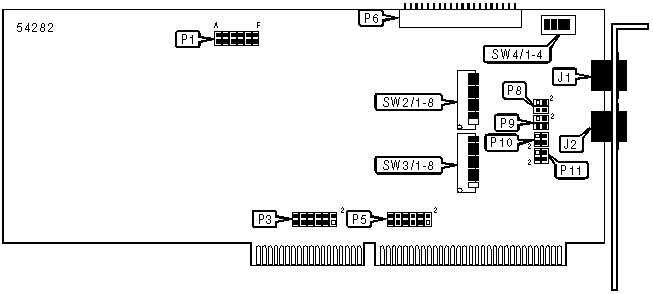

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| RJ-48 connector to | J1 | RJ-48 connector to | J2 |
| trunk line A | | trunk line B | |
|-----------------------+-------+--------------------+-------|
| MVIP connector | P6 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+-------+---------------|
| » | Factory configured - do not | P3 | Pins 11 & 12 |
| | alter (IRQ) | | closed |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | P5 | Open |
| | alter (IRQ) | | |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | SW2/8 | Unidentified |
| | alter | | |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | SW3/8 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MVIP TERMINATION |
|------------------------------------------------------------|
| Function | P1/A | P1/B | P1/C | P1/D | P1/E | P1/F |
|------------------+------+------+------+------+------+------|
| Clockmaster | Open | Open | Open | Open | N/A | N/A |
|------------------+------+------+------+------+------+------|
| Terminate MVIP |Closed|Closed|Closed|Closed| N/A | N/A |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TRUNK A EQUALIZATION |
|------------------------------------------------------------|
| Function | P8 | P9 |
|--------------+-------------------------+-------------------|
| Network mode | Pins 1 & 2, 3 & 4 | Pins 1 & 2, 3 & 4 |
| | closed | closed |
|--------------+-------------------------+-------------------|
| User mode | Pins 1 & 3, 2 & 4 | Pins 1 & 3, 2 & 4 |
| | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TRUNK B EQUALIZATION |
|------------------------------------------------------------|
| Function | P10 | P11 |
|--------------+-------------------------+-------------------|
| Network mode | Pins 1 & 2, 3 & 4 | Pins 1 & 2, 3 & 4 |
| | closed | closed |
|--------------+-------------------------+-------------------|
| User mode | Pins 1 & 3, 2 & 4 | Pins 1 & 3, 2 & 4 |
| | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINE A EQUALIZATION SETTINGS |
|------------------------------------------------------------|
|Value | SW2/1 | SW2/2 | SW2/3 | SW2/4 | SW2/5 |SW2/6 |SW2/7 |
|------+-------+-------+-------+-------+-------+------+------|
| 10h | Open | Open |Closed | Open | Open | Open | Open |
|------+-------+-------+-------+-------+-------+------+------|
| 15h | Open | Open |Closed | Open |Closed | Open |Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 20h | Open |Closed | Open | Open | Open | Open | Open |
|------+-------+-------+-------+-------+-------+------+------|
| 25h | Open |Closed | Open | Open |Closed | Open |Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 40h |Closed | Open | Open | Open | Open | Open | Open |
|------+-------+-------+-------+-------+-------+------+------|
| 45h |Closed | Open | Open | Open |Closed | Open |Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 1Ah | Open | Open |Closed |Closed | Open |Closed| Open |
|------+-------+-------+-------+-------+-------+------+------|
| 2Ah | Open |Closed | Open |Closed | Open |Closed| Open |
|------+-------+-------+-------+-------+-------+------+------|
| 4Ah |Closed | Open | Open |Closed | Open |Closed| Open |
|------+-------+-------+-------+-------+-------+------+------|
| 1Fh | Open | Open |Closed |Closed |Closed |Closed|Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 2Fh | Open |Closed | Open |Closed |Closed |Closed|Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 4Fh |Closed | Open | Open |Closed |Closed |Closed|Closed|
|------------------------------------------------------------|
|Note: |
| |
|12 equalization values are available. Switch 1 is the most |
|significant bit. Switch 7 is the least significant bit. An |
|equalization setting of 40h is recommended for a ABAM cable |
|0-150 feet in length, 2Ah for a cable 150-450 feet, & 15h |
|for a cable 450-650 feet. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINE B EQUALIZATION SETTINGS |
|------------------------------------------------------------|
|Value | SW3/1 | SW3/2 | SW3/3 | SW3/4 | SW3/5 |SW3/6 |SW3/7 |
|------+-------+-------+-------+-------+-------+------+------|
| 10h | Open | Open |Closed | Open | Open | Open | Open |
|------+-------+-------+-------+-------+-------+------+------|
| 15h | Open | Open |Closed | Open |Closed | Open |Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 20h | Open |Closed | Open | Open | Open | Open | Open |
|------+-------+-------+-------+-------+-------+------+------|
| 25h | Open |Closed | Open | Open |Closed | Open |Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 40h |Closed | Open | Open | Open | Open | Open | Open |
|------+-------+-------+-------+-------+-------+------+------|
| 45h |Closed | Open | Open | Open |Closed | Open |Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 1Ah | Open | Open |Closed |Closed | Open |Closed| Open |
|------+-------+-------+-------+-------+-------+------+------|
| 2Ah | Open |Closed | Open |Closed | Open |Closed| Open |
|------+-------+-------+-------+-------+-------+------+------|
| 4Ah |Closed | Open | Open |Closed | Open |Closed| Open |
|------+-------+-------+-------+-------+-------+------+------|
| 1Fh | Open | Open |Closed |Closed |Closed |Closed|Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 2Fh | Open |Closed | Open |Closed |Closed |Closed|Closed|
|------+-------+-------+-------+-------+-------+------+------|
| 4Fh |Closed | Open | Open |Closed |Closed |Closed|Closed|
|------------------------------------------------------------|
|Note: |
| |
|12 equalization values are available. Switch 1 is the most |
|significant bit. Switch 7 is the least significant bit. An |
|equalization setting of 40h is recommended for a ABAM cable |
|0-150 feet in length, 2Ah for a cable 150-450 feet, & 15h |
|for a cable 450-650 feet. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW4/1 | SW4/2 | SW4/3 | SW4/4 |
|----------------+----------+----------+----------+----------|
| » | 200h | Off | Off | Off | On |
|---+------------+----------+----------+----------+----------|
| | 300h | Off | Off | Off | Off |
|---+------------+----------+----------+----------+----------|
| | 2200h | Off | Off | On | On |
|---+------------+----------+----------+----------+----------|
| | 2300h | Off | Off | On | Off |
|---+------------+----------+----------+----------+----------|
| | 4200h | Off | On | Off | On |
|---+------------+----------+----------+----------+----------|
| | 4300h | Off | On | Off | Off |
|---+------------+----------+----------+----------+----------|
| | 6200h | Off | On | On | On |
|---+------------+----------+----------+----------+----------|
| | 6300h | Off | On | On | Off |
|---+------------+----------+----------+----------+----------|
| | 8200h | On | Off | Off | On |
|---+------------+----------+----------+----------+----------|
| | 8300h | On | Off | Off | Off |
|---+------------+----------+----------+----------+----------|
| | A200h | On | Off | On | On |
|---+------------+----------+----------+----------+----------|
| | A300h | On | Off | On | Off |
|---+------------+----------+----------+----------+----------|
| | C200h | On | On | Off | On |
|---+------------+----------+----------+----------+----------|
| | C300h | On | On | Off | Off |
|---+------------+----------+----------+----------+----------|
| | E200h | On | On | On | On |
|---+------------+----------+----------+----------+----------|
| | E300h | On | On | On | Off |
+------------------------------------------------------------+
