THE COMPLETE FAX/9600
Modem Type Data/Fax/Scanner
Maximum Data Rate 2400 bps
Maximum Fax Rate 9600 bps
Data Bus 8-bit ISA
Fax Class Unidentified
Data Modulation Protocol Unidentified
Fax Modulation Protocol Unidentified
Error Correction/Compression Unidentified

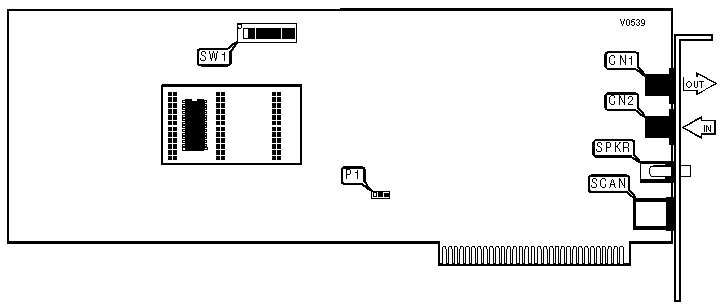

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+-------------------+-----------|
| Line out | CN1 | Scanner port | SCAN |
|-----------------+----------+-------------------+-----------|
| Line in | CN2 | Speaker jack | SPKR |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS |
|------------------------------------------------------------|
| I/O Address | SW1/1 | SW1/2 | SW1/3 |
|-------------------+-------------+-------------+------------|
| ยป 2E0-2E7h | On | Off | Off |
|-------------------+-------------+-------------+------------|
| 220-227h | On | On | On |
|-------------------+-------------+-------------+------------|
| 260-267h | On | On | Off |
|-------------------+-------------+-------------+------------|
| 2A0-2A7h | On | Off | On |
|-------------------+-------------+-------------+------------|
| 320-327h | Off | On | On |
|-------------------+-------------+-------------+------------|
| 360-367h | Off | On | Off |
|-------------------+-------------+-------------+------------|
| 3A0-3A7h | Off | Off | On |
|-------------------+-------------+-------------+------------|
| 3E0-3E7h | Off | Off | Off |
+------------------------------------------------------------+
Continued on next page . . .
UNIDENTIFIED
THE COMPLETE FAX/9600
.. . . continued from previous page
+------------------------------------------------------------+
| MODEM COM PORT SELECT |
|------------------------------------------------------------|
| COM | SW1/4 |
|-------------------------------+----------------------------|
| COM1 | Off |
|-------------------------------+----------------------------|
| COM2 | On |
|------------------------------------------------------------|
| Note: Modem is an optional feature. |
|------------------------------------------------------------|
| Note: If Modem is NOT installed (P1 Pins 2 & 3 closed) |
| switch SW1/4 is NOT used. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM PORT & IRQ SETTINGS |
|------------------------------------------------------------|
| COM | IRQ | MODEM | SCANNER |SW1/5 |SW1/6|SW1/7|SW1/8|
|-----+-----+-----------+-----------+------+-----+-----+-----|
| N/A | N/A |Not present|Not present| Off | Off | Off | Off |
|-----+-----+-----------+-----------+------+-----+-----+-----|
|COM1 |IRQ4 | N/A |Present/Not| Off | Off | On | Off |
|-----+-----+-----------+-----------+------+-----+-----+-----|
|COM2 |IRQ3 | N/A |Present/Not| Off | On | Off | Off |
|-----+-----+-----------+-----------+------+-----+-----+-----|
| N/A |IRQ2 |Not present| Present | On | Off | Off | Off |
|-----+-----+-----------+-----------+------+-----+-----+-----|
| N/A |IRQ3 |Not present| Present | Off | On | Off | Off |
|-----+-----+-----------+-----------+------+-----+-----+-----|
| N/A |IRQ4 |Not present| Present | Off | Off | On | Off |
|-----+-----+-----------+-----------+------+-----+-----+-----|
| N/A |IRQ5 |Not present| Present | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MODEM |
|------------------------------------------------------------|
| Setting | P1 |
|-------------------------------+----------------------------|
| Modem Installed | Pins 1 & 2 Closed |
|-------------------------------+----------------------------|
| Modem Not Installed | Pins 2 & 3 Closed |
+------------------------------------------------------------+
