# ATI TECHNOLOGIES, INC.
VLB MACH 32 (VRAM VERSION)
Category Video
Video Types Supported XVGA
Video Processor Mach32/ATI68875
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA Local Bus
Memory Type VRAM
Maximum Onboard Memory 2048KB

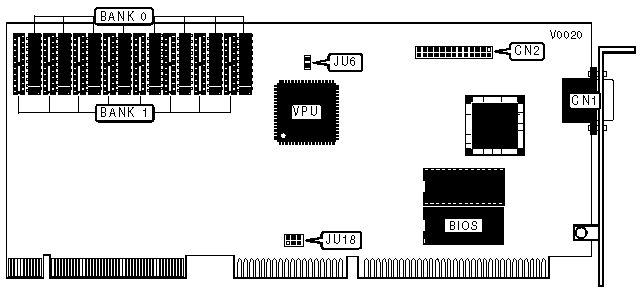

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN1 | VESA Feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CONTROLLER TYPE SELECTION |
|------------------------------------------------------------|
| Type | JU6 |
|-------------------------------+----------------------------|
| Mach32 | Closed |
|-------------------------------+----------------------------|
| ATI68875 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Jumper | Position |
|-----------------------------+------------------------------|
| JU18 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1024KB | (8) 256K x 4 | None |
|------------------+--------------------+--------------------|
| 2048KB | (8) 256K x 4 | (8) 256K x 4 |
+------------------------------------------------------------+
