# AMERICAN MEGATRENDS, INC.
FAST VIEW VLB
Category Video
Video Types Supported XVGA
Video Processor W5186
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA Local Bus
Memory Type VRAM
Maximum Onboard Memory 2048KB

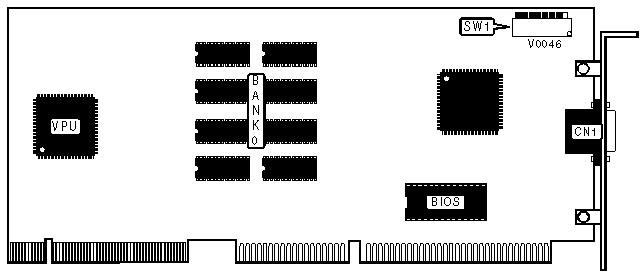

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| 15-pin analog video port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DATA BUS WIDTH SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/4 | SW1/5 |
|-------------------+-------------+-------------+------------|
| » | 16-bits wide | Off | On | On |
|---+---------------+-------------+-------------+------------|
| | 8-bits wide | On | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ 2/9 | SW1/2 |
|---------------------------------+--------------------------|
| » | Disabled | Off |
|---+-----------------------------+--------------------------|
| | Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT STATE SELECTION |
|------------------------------------------------------------|
| Setting | SW1/3 |
|-----------------------------------+------------------------|
| » | Enabled | On |
|-----+-----------------------------+------------------------|
| | Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY BASE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW1/6 | SW1/7 |
|-----------------------+------------------+-----------------|
| » | C000h | On | On |
|----+------------------+------------------+-----------------|
| | D000h | On | Off |
|----+------------------+------------------+-----------------|
| | E000h | Off | On |
|----+------------------+------------------+-----------------|
| | F000h | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/8 | On |
+------------------------------------------------------------+
