# PARCORP, INC.
EGA
Category Video
Video Types Supported CGA/EGA/Monochrome
Video Processor Unidentified
Highest Resolution Supported 800 x 600
Data Bus Type 8-bit ISA
Memory Type DRAM
Maximum Onboard Memory 256KB
IMG IMG 1
+------------------------------------------------------------+

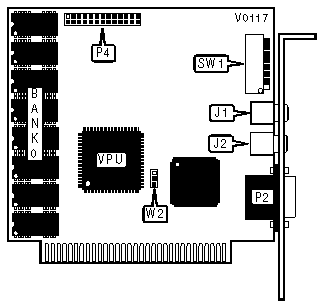

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+----------+----------------------+----------|
| RCA connector | J1 | 15-pin analog video | P2 |
| | | port | |
|---------------+----------+----------------------+----------|
| RCA connector | J2 | VGA feature | P4 |
| | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | W1 |
|----------------------------+-------------------------------|
| » | 3xx | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | 2xx | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE SELECTION |
|------------------------------------------------------------|
| Type | Mode |SW1/1 |SW1/2|SW1/3|SW1/4|SW1/7|SW1/8|
|----------+------------+------+-----+-----+-----+-----+-----|
| Enhanced |EGA 80 x 25 | Off | On | On | Off | On | Off |
|----------+------------+------+-----+-----+-----+-----+-----|
| Enhanced |CGA 80 x 25 | On | On | On | Off | On | Off |
|----------+------------+------+-----+-----+-----+-----+-----|
| Color |CGA 80 x 25 | Off | Off | Off | On | Off | On |
|----------+------------+------+-----+-----+-----+-----+-----|
| Color |CGA 40 x 25 | On | Off | Off | On | Off | On |
|----------+------------+------+-----+-----+-----+-----+-----|
|Monochrome|Mono 80 x 25| Off | Off | On | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EMULATION MODE CONFIGURATION |
|------------------------------------------------------------|
| Mode | SW1/ 5 |
|----------------------------------+-------------------------|
| » | Disabled | Off |
|------+---------------------------+-------------------------|
| | Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/ 6 | Off |
+------------------------------------------------------------+
