# ARTIST GRAPHICS
ARTIST XJ1000I
Category Video
Video Types Supported XVGA
Video Processor Artist GPX
Highest Resolution Supported 1600 x 1200
Data Bus Type 32-bit VESA Local Bus
Memory Type VRAM/DRAM
Maximum Onboard Memory 2048KB VRAM, 8MB DRAM

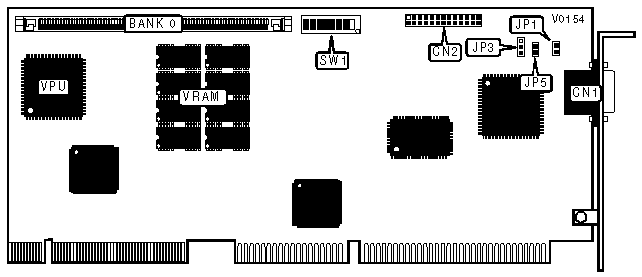

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO CONFIGURATION |
|------------------------------------------------------------|
| Video | JP1 | JP5 |
|------------------------+-----------------+-----------------|
| » | Enabled | Open | Closed |
|---+--------------------+-----------------+-----------------|
| | Disabled | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO SYNC SELECTION |
|------------------------------------------------------------|
| Sync | JP3 |
|--------------------------------+---------------------------|
| » | Separate Signals | Pins 1 & 2 closed |
|---+----------------------------+---------------------------|
| | Composite Signals | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
|Address |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5|SW1/6|SW1/7|SW1/8|
|--------+------+------+------+------+-----+-----+-----+-----|
|» |3E0h | On | Off | Off | Off | Off | Off | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3C0h | On | On | Off | Off | Off | Off | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3F0h | Off | Off | Off | Off | Off | Off | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |2C0h | On | On | Off | Off | On | Off | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |2D0h | Off | On | Off | Off | On | Off | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |2E0h | On | Off | Off | Off | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM/VRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 1MB | 256K x 36 |
|----------------------------+-------------------------------|
| 2MB | 512KB x 36 |
|----------------------------+-------------------------------|
| 4MB | 1M x 36 |
|----------------------------+-------------------------------|
| 8MB | 2M x 36 |
+------------------------------------------------------------+
