# BOCA RESEARCH, INC.
SVGAXL1/SVGAXL2
Category Video
Video Type XVGA
Video Processor Cirrus Logic
Highest Resolution Supported 1280 x 1024
Data Bus Type 16-bit VESA
Memory Type DRAM
Maximum Onboard Memory 2MB
IMG IMG 1
+------------------------------------------------------------+

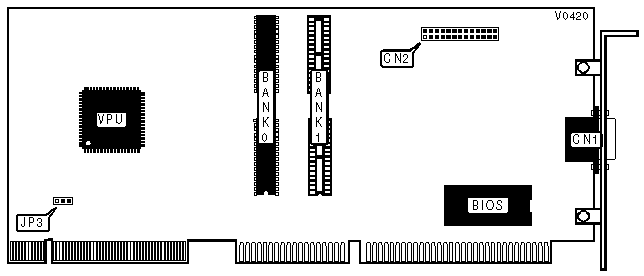

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN1 | VESA Feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CLOCK SPEED |
|------------------------------------------------------------|
| Setting | JP3 |
|------------------------------+-----------------------------|
| ยป | Normal | Pins 1 & 2 closed |
|---+--------------------------+-----------------------------|
| | Speed > 33MHz | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------+------------------------+----------------------|
| 1MB | (2) 512K x 8 | NONE |
|------------+------------------------+----------------------|
| 2MB | (2) 512K x 8 | (2) 512 x 8 |
+------------------------------------------------------------+
