# ADVANCED LOGIC RESEARCH, INC.
TRI-COMBO I/O ADAPTER
Category Video/Cache/Network
Video Type XVGA
Video Processor ATI Technologies, Inc.
Highest Resolution Supported 1280 x 1024
Data Bus Type Proprietary
Memory Type VRAM
Maximum Onboard Memory 2MB

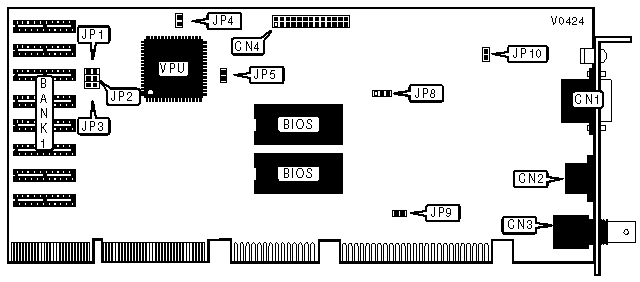

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------------+----------+---------------+----------|
| 15-pin analog video | CN1 | RG58A/U 50ohm | CN3 |
| port | | coaxial | |
|----------------------+----------+---------------+----------|
| Unshielded twisted | CN2 | VESA Feature | CN4 |
| pair | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|------------------------------+-----------------------------|
| JP1 | N/A |
|------------------------------+-----------------------------|
| JP2 | N/A |
|------------------------------+-----------------------------|
| JP3 | N/A |
|------------------------------+-----------------------------|
| JP10 | N/A |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO CONTROLLER MODE |
|------------------------------------------------------------|
| Setting | JP4 | JP5 |
|----------------------------+---------------+---------------|
| » | Enabled | Open | Open |
|---+------------------------+---------------+---------------|
| | Disabled | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ETHERNET CONNECTOR SELECTION |
|------------------------------------------------------------|
| Setting | JP8 |
|-----------------------------------+------------------------|
| » | 10 Base2 connector enabled | pins 1 & 2 closed |
|---+-------------------------------+------------------------|
| | 10 Base2 connector disabled | pins 1 & 2 open |
|---+-------------------------------+------------------------|
| | 10 Base T connector enabled | pins 2 & 3 closed |
|---+-------------------------------+------------------------|
| | 10 Base T connector disabled | pins 2 & 3 open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM SELECTION |
|------------------------------------------------------------|
| Setting | JP9 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|----------------+---------------------+---------------------|
| » | 1MB | (8) 256 x 4 | NONE |
|---+------------+---------------------+---------------------|
| | 2MB | (8) 256 x 4 | (8) 256 x 4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| Bank 0 located on reverse side of card |
+------------------------------------------------------------+
