# AVERMEDIA, INC.
AVER MOVIEMATE
Category Video/Audio card
Video Types Supported XVGA
Video Processor Unidentified
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type N/A
Maximum Onboard Memory N/A

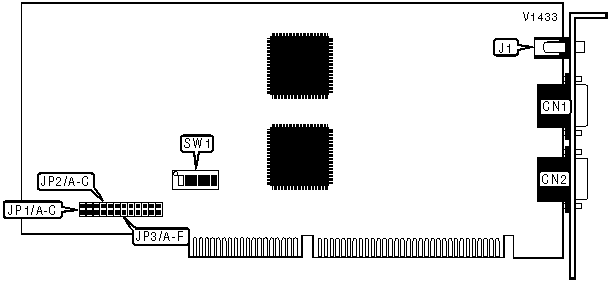

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------------+----------+----------+----------|
| 15-pin analog video port | CN1 | Line out | J1 |
| - in | | | |
|---------------------------+----------+----------+----------|
| 15-pin analog video port | CN2 | | |
| - out | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| DMA | JP1/A | JP1/B | JP1/C | JP2/A | JP2/B | JP2/C |
|----------+--------+--------+-------+-------+-------+-------|
|»|Disabled| Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | 5 | Open | Open |Closed | Open | Open |Closed |
|-+--------+--------+--------+-------+-------+-------+-------|
| | 6 | Open | Closed | Open | Open |Closed | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | 7 | Closed | Open | Open |Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP3/A | JP3/B | JP3/C | JP3/D | JP3/E | JP3/F |
|------+--------+--------+--------+--------+--------+--------|
|»| 15 | Open | Open | Open | Open | Open | Closed |
|-+----+--------+--------+--------+--------+--------+--------|
| | 5 | Open | Closed | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 10 | Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 11 | Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 12 | Open | Open | Open | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|--------------+-----------+-----------+----------+----------|
| » | 210h | On | On | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 200h | On | On | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 220h | On | On | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 230h | On | On | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 240h | On | Off | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 250h | On | Off | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 260h | On | Off | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 270h | On | Off | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 280h | Off | On | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 290h | Off | On | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2A0h | Off | On | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 2B0h | Off | On | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2C0h | Off | Off | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 2D0h | Off | Off | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2E0h | Off | Off | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 2F0h | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/1 | Off |
|-----------------------------+------------------------------|
| SW1/2 | On |
+------------------------------------------------------------+
