# AVERMEDIA, INC.
AVER FADER
Category Video/ Fader/ Overlay card
Video Types Supported XVGA
Video Processor N/A
Highest Resolution Supported 1024 x 768
Data Bus Type 8-bit ISA
Memory Type N/A
Maximum Onboard Memory N/A
IMG IMG 1
+------------------------------------------------------------+

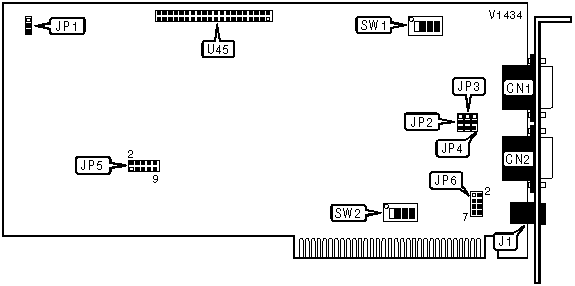

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| 15-pin analog | CN1 | Phone jack (fader | J1 |
| video port - in | | box) | |
|------------------+----------+-------------------+----------|
| 15-pin analog | CN2 | VGA Overlay | U45 |
| video port - out | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VGA SYNC SIGNAL CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|----------------------------+-------------------------------|
| Composite | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Horizontal | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BLUE VIDEO SIGNAL SELECTION |
|------------------------------------------------------------|
| Signal | JP2 |
|----------------------------+-------------------------------|
| » | V | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Blue | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GREEN VIDEO SIGNAL SELECTION |
|------------------------------------------------------------|
| Signal | JP3 |
|----------------------------+-------------------------------|
| » | U | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Green | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RED VIDEO SIGNAL SELECTION |
|------------------------------------------------------------|
| Signal | JP4 |
|----------------------------+-------------------------------|
| » | Y | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Red | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COLOR KEY SIGNAL TIMING SELECTION |
|------------------------------------------------------------|
| Setting | JP5 |
|--------------------------------+---------------------------|
| » | 8ns delay | Pins 9 & 10 closed |
|-----------+--------------------+---------------------------|
| | 16ns delay | Pins 7 & 8 closed |
|-----------+--------------------+---------------------------|
| | 24ns delay | Pins 5 & 6 closed |
|-----------+--------------------+---------------------------|
| | 32ns delay | Pins 3 & 4 closed |
|-----------+--------------------+---------------------------|
| | 40ns delay | Pins 1 & 2 closed |
|------------------------------------------------------------|
| Note: JP5 must be in the default setting if you do not use |
| the color key signal output. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COLOR KEY SIGNAL OUTPUT/VERTICAL SYNC/SCART RGB SELECTION |
|------------------------------------------------------------|
| Setting | JP6 |
|--------------------------------------+---------------------|
| » | RS-170 Color Key Signal Output | Pins 1 & 2 closed |
|----+---------------------------------+---------------------|
| | TLL Color Key Signal Output | Pins 3 & 4 closed |
|----+---------------------------------+---------------------|
| | SCART RGB Select | Pins 5 & 6 closed |
|----+---------------------------------+---------------------|
| | Vertical Sync | Pins 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INPUT VIDEO IMPEDANCE TERMINATION CONFIGURATION (Y/RED |
| VIDEO SIGNAL) |
|------------------------------------------------------------|
| Setting | SW1/1 |
|-------------------------------------------+----------------|
| » | 75ohm enabled | On |
|-------------+-----------------------------+----------------|
| | 75ohm disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INPUT VIDEO IMPEDANCE TERMINATION CONFIGURATION (U/GREEN |
| VIDEO SIGNAL) |
|------------------------------------------------------------|
| Setting | SW1/2 |
|-------------------------------------------+----------------|
| » | 75ohm enabled | On |
|--------------+----------------------------+----------------|
| | 75ohm disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INPUT VIDEO IMPEDANCE TERMINATION CONFIGURATION (V/BLUE |
| VIDEO SIGNAL) |
|------------------------------------------------------------|
| Setting | SW1/3 |
|-------------------------------------------+----------------|
| » | 75ohm enabled | On |
|--------------+----------------------------+----------------|
| | 75ohm disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 |
|--------------+-----------+-----------+----------+----------|
| » | 29Ah | Off | On | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 20Ah | On | On | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 21Ah | Off | On | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 22Ah | On | Off | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 23Ah | Off | Off | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 24Ah | On | On | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 25Ah | Off | On | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 26Ah | On | Off | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 27Ah | Off | Off | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 28Ah | On | On | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2AAh | On | Off | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2BAh | Off | Off | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2CAh | On | On | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2DAh | Off | Off | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 2EAh | On | Off | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2FAh | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/4 | N/A |
+------------------------------------------------------------+
