# AVERMEDIA, INC.
AVER VIDEOCOMMANDER 2
Category Video
Video Types XVGA
Supported
Video Processor Unidentified
Highest Resolution 1024 x 768
Supported
Data Bus Type 16-bit ISA
Memory Type RAM (Memory type unidentified by
manufacturer)
Maximum Onboard 1.5MB
Memory

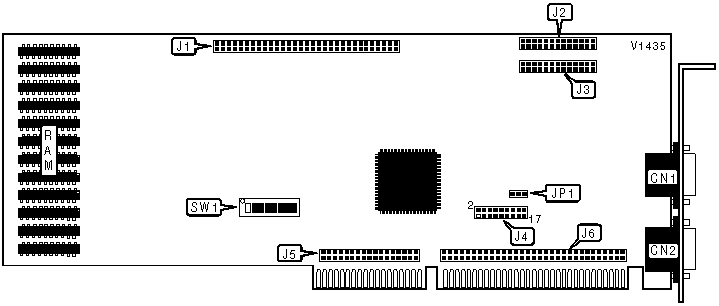

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------------+-----------+--------------+----------|
| 15-pin analog video | CN1 | VGA feature | J3 |
| port - in | | connector | |
|----------------------+-----------+--------------+----------|
| 15-pin analog video | CN2 | *34-pin | J5 |
| port - out | | connector | |
|----------------------+-----------+--------------+----------|
| *62-pin connector | J1 | *62-pin | J6 |
| | | connector | |
|----------------------+-----------+--------------+----------|
| VGA feature | J2 | | |
| connector | | | |
|------------------------------------------------------------|
| *Note: Exact function of these connectors are unidentified |
| by manufacturer. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SOFTWARE & MEMORY ACCESS MODE SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|----------+--------+--------+-------+-------+-------+-------|
|»|Software| Off | Off | Off | Off | Off | On |
|-+--------+--------+--------+-------+-------+-------+-------|
| | Linear | On | Off | Off | On | On | Off |
|-+--------+--------+--------+-------+-------+-------+-------|
| | Page | Off | On | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SINGLE CARD BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J4/Pins 17 & 18 |
|----------------------------+-------------------------------|
| » | B28h | Closed |
|-------+--------------------+-------------------------------|
| | B18h | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MULTIPLE CARD BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J4/Pins 17 & 18 | SW1/7 | SW1/8 |
|---------------+-----------------+-------------+------------|
| B2Ch | Closed | On | On |
|---------------+-----------------+-------------+------------|
| B2Dh | Closed | On | Off |
|---------------+-----------------+-------------+------------|
| B2Eh | Closed | Off | On |
|---------------+-----------------+-------------+------------|
| B2Fh | Closed | Off | Off |
|---------------+-----------------+-------------+------------|
| B1Ch | Open | On | On |
|---------------+-----------------+-------------+------------|
| B1Dh | Open | On | Off |
|---------------+-----------------+-------------+------------|
| B1Eh | Open | Off | On |
|---------------+-----------------+-------------+------------|
| B1Fh | Open | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MULTIPLE I/O FUNCTION CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|----------------------------+-------------------------------|
| Enabled | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MULTIPLE CARD ID CONFIGURATION |
|------------------------------------------------------------|
| ID | J4/Pins 1 & | J4/Pins 3 & | J4/Pins 5 & | J4/Pins 7 & |
| | 2 | 4 | 6 | 8 |
|----+-------------+-------------+-------------+-------------|
| 1 | Closed | Open | Open | Open |
|----+-------------+-------------+-------------+-------------|
| 2 | Open | Closed | Open | Open |
|----+-------------+-------------+-------------+-------------|
| 3 | Open | Open | Closed | Open |
|----+-------------+-------------+-------------+-------------|
| 4 | Open | Open | Open | Closed |
|----+-------------+-------------+-------------+-------------|
| 5 | Open | Open | Open | Open |
|----+-------------+-------------+-------------+-------------|
| 6 | Open | Open | Open | Open |
|----+-------------+-------------+-------------+-------------|
| 7 | Open | Open | Open | Open |
|----+-------------+-------------+-------------+-------------|
| 8 | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MULTIPLE CARD ID CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| ID | J4/Pins 9 & | J4/Pins 11 & | J4/Pins 13 | J4/Pins 15 |
| | 10 | 12 | & 14 | & 16 |
|----+-------------+---------------+------------+------------|
| 1 | Open | Open | Open | Open |
|----+-------------+---------------+------------+------------|
| 2 | Open | Open | Open | Open |
|----+-------------+---------------+------------+------------|
| 3 | Open | Open | Open | Open |
|----+-------------+---------------+------------+------------|
| 4 | Open | Open | Open | Open |
|----+-------------+---------------+------------+------------|
| 5 | Closed | Open | Open | Open |
|----+-------------+---------------+------------+------------|
| 6 | Open | Closed | Open | Open |
|----+-------------+---------------+------------+------------|
| 7 | Open | Open | Closed | Open |
|----+-------------+---------------+------------+------------|
| 8 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0/Bank 1 | Bank 0/Bank 1 |
|------------+-----------------------+-----------------------|
| 1MB | (8) 128K x 8 ZIP | NONE |
|------------+-----------------------+-----------------------|
| 1.5MB | (8) 128K x 8 ZIP | (4) 128K x 8 ZIP |
|------------------------------------------------------------|
| Note: Relative location of Bank 0 & Bank 1 is unidentified |
| by manufacturer. |
+------------------------------------------------------------+
