# ACER, INC.
P541
Card Type MPEG decoder
Video Chip Set Unidentified
Highest Resolution Supported 720 x 480
Maximum Video Memory 4MB DRAM
Data Bus 16-bit ISA
Video Types Supported VGA
Video Formats Supported NTSC, PAL

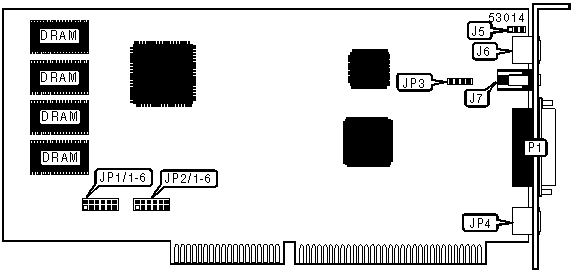

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| IR connector | J5 | 15-pin analog video | P1 |
| | | port | |
|----------------------+-------+---------------------+-------|
| IR receiver | J6 | Audio out | JP3 |
| connector | | (internal) | |
|----------------------+-------+---------------------+-------|
| Audio out (external) | J7 | S-Video in/out | JP4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | PnP enabled | JP2/1 | Open |
|---+------------------------------------+-------+-----------|
| | PnP disabled | JP2/1 | Closed |
|---+------------------------------------+-------+-----------|
| » | I/O address range 2B0H - 2BFH | JP2/2 | Open |
|---+------------------------------------+-------+-----------|
| | I/O address range 2COH - 2CFH | JP2/2 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP1/1 | JP1/2 | JP1/3 | JP1/4 | JP1/5 | JP1/6 |
|---------+--------+--------+--------+-------+-------+-------|
| | 5 | Open | Open | Open | Open |Closed |Closed |
|---+-----+--------+--------+--------+-------+-------+-------|
|» | 6 | Open | Open | Closed |Closed | Open | Open |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 7 | Closed | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2/3 | JP2/4 | JP2/5 | JP2/6 |
|------------+-----------+-----------+-----------+-----------|
| | 5 | Open | Open | Open | Closed |
|---+--------+-----------+-----------+-----------+-----------|
| » | 10 | Open | Open | Closed | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 11 | Open | Closed | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 12 | Closed | Open | Open | Open |
+------------------------------------------------------------+
