# ASUS COMPUTER INTERNATIONAL
PCI-AV264GT/PLUS
Card Type Video/Audio card
Video Chip Set ATI Technologies, Inc.
Audio Chip Set Creative Labs
Maximum Video 4MB SGRAM (2MB on upgrade board)
Memory
Video Types XVGA
Supported
Highest Resolution 1600x1200
Supported
I/O Options Game port, VGA port, microphone in,
wavetable connector, PC speaker in/out,
Audio in - CD-ROM (3), line in, line out,
volume control
Data Bus Media Bus
IMG IMG 1
+------------------------------------------------------------+

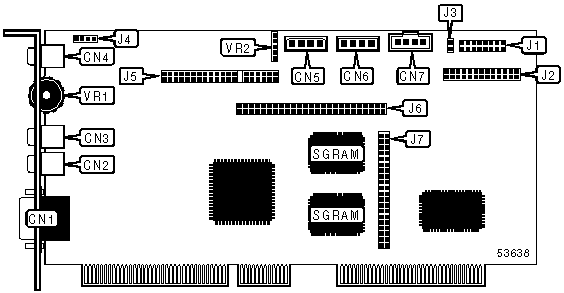

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| 15-pin analog video | CN1 | Wavetable connector | J2 |
| port | | | |
|---------------------+-------+----------------------+-------|
| Line in | CN2 | PC speaker in | J3 |
|---------------------+-------+----------------------+-------|
| Microphone in | CN3 | PC speaker out | J4 |
|---------------------+-------+----------------------+-------|
| Speaker out | CN4 | Proprietary | J5 |
| | | connector (AMC) | |
|---------------------+-------+----------------------+-------|
| Audio in - CD-ROM | CN5 | Header connector to | J6 |
| (Sony) | | Upgrade board | |
|---------------------+-------+----------------------+-------|
| Audio in - CD-ROM | CN6 | Header connector to | J7 |
| (Panasonic) | | Upgrade board | |
|---------------------+-------+----------------------+-------|
| Audio in - CD-ROM | CN7 | Volume control | VR1 |
| (Mitsumi) | | | |
|---------------------+-------+----------------------+-------|
| Game port | J1 | Digital volume | VR2 |
| | | control | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION (SGRAM) |
|------------------------------------------------------------|
| Size | Mainboard | Upgrade board |
|------------+-----------------------+-----------------------|
| 2MB | (2) 4 x 512KB | None |
|------------+-----------------------+-----------------------|
| 4MB | (2) 4 x 512KB | (2) 4 x 512KB |
+------------------------------------------------------------+
IMG IMG 2
2MB Upgrade Board
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| Header connector to | J1 | Header connector to | J2 |
| mainboard | | mainboard | |
+------------------------------------------------------------+
