# ATI TECHNOLOGIES, INC.
ATI MACH8 GRAPHICS VANTAGE
Card Type Video card
Video Chip Set ATI
Maximum Video Memory 1MB DRAM
Video Types Supported VGA, XVGA
Highest Resolution Supported 1024 x 768
Data Bus 16 bit ISA

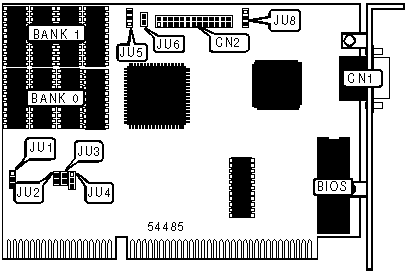

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------+-------+-----------------------+-------|
| 15-pin analog | CN1 | VGA passthrough | CN2 |
| video port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------+--------------+--------------------|
| » | EEPROM enabled | JU5 | Pins 2 & 3 Closed |
|---+--------------------+--------------+--------------------|
| | EEPROM disabled | JU5 | Pins 1 & 2 Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| IRQ | JU2 | JU3 | JU4 |
|---------------+--------------+--------------+--------------|
| 2 | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| 3 | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| 4 | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| Disabled | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION (DRAM) |
|------------------------------------------------------------|
| Size | Bank0 | Bank1 |
|------------------+--------------------+--------------------|
| 512KB | (4) 256KB x 8 | None |
|------------------+--------------------+--------------------|
| 1MB | (4) 256KB x 8 | (4) 256KB x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JU7 |
|------------------------------+-----------------------------|
| 512KB | Closed |
|------------------------------+-----------------------------|
| 1MB | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS SIZE SELECTION |
|------------------------------------------------------------|
| Selection | Label | Position |
|-------------------------+-------------+--------------------|
| » | I/O - 16 bit | JU1 | Pins 1 & 2 Closed |
|----+--------------------+-------------+--------------------|
| | I/O - 8 bit | JU1 | Pins 2 & 3 Closed |
+------------------------------------------------------------+
