# COLORGRAPHIC COMMUNICATIONS CORPORATION
DUAL LIGHTNING
Category Video
Video Types Supported XVGA
Video Processor ET4000
Highest Resolution Supported 1024 x 768
Data Bus Type 32-bit VESA Local Bus
Memory Type DRAM
Maximum Onboard Memory 4096KB

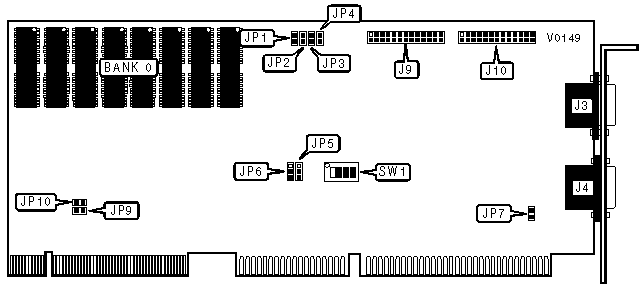

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | J3 | VGA feature | J9 |
| port | | connector | |
|------------------------+----------+-------------+----------|
| 15-pin analog video | J4 | VGA feature | J10 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAIT STATE SELECTION |
|------------------------------------------------------------|
| Setting | JP1 | JP2 |
|--------------------+-------------------+-------------------|
| » | 4 | Closed | Closed |
|----+---------------+-------------------+-------------------|
| | 3 | Open | Closed |
|----+---------------+-------------------+-------------------|
| | 2 | Closed | Open |
|----+---------------+-------------------+-------------------|
| | 1 | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 |
|------------------------+-----------------+-----------------|
| » | 348h - 34Fh | Off | On |
|---+--------------------+-----------------+-----------------|
| | 328h - 32Fh | Off | Off |
|---+--------------------+-----------------+-----------------|
| | 338h - 33Fh | On | Off |
|---+--------------------+-----------------+-----------------|
| | 358h - 35Fh | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADAPTER ID CONFIGURATION |
|------------------------------------------------------------|
| ID | SW1/3 | SW1/4 |
|---------------------+-------------------+------------------|
| » | 0 | On | On |
|----+----------------+-------------------+------------------|
| | 1 | Off | On |
|----+----------------+-------------------+------------------|
| | 2 | On | Off |
|----+----------------+-------------------+------------------|
| | 3 | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Jumper | Position |
|-----------------------------+------------------------------|
| JP3 | Closed |
|-----------------------------+------------------------------|
| JP4 | Closed |
|-----------------------------+------------------------------|
| JP5 | Closed |
|-----------------------------+------------------------------|
| JP6 | Closed |
|-----------------------------+------------------------------|
| JP9 | Closed |
|-----------------------------+------------------------------|
| JP10 | Closed |
+------------------------------------------------------------+
