# CARDEXPERT TECHNOLOGY, INC.
COLOR DESIGNER LOCAL BUS AVGA3B (VER. 4.0)
Card Type Video card
Video Chip Set Cirrus Logic
Highest Resolution Supported 1280 x 1024
Maximum Video Memory 2MB DRAM
Data Bus 32-bit VESA Local Bus
Video Types Supported XVGA

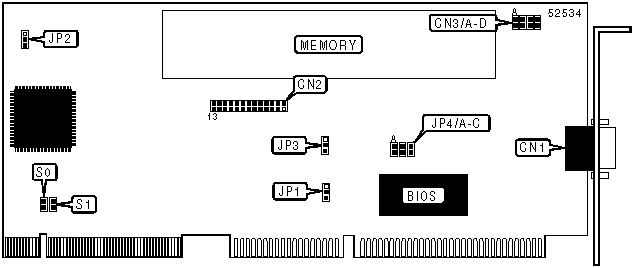

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| 15-pin analog video | CN1 | Feature connector | CN2 |
| port | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | IRQ2 disabled | JP1 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | IRQ2 enabled | JP1 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Memory selection 64MB | JP2 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Memory selection 128MB | JP2 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Disable RAMDAC shadow | JP3 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Enable RAMDAC shadow | JP3 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | S0 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | S1 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Note: The configuration of the DRAM is unavailable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION |
|------------------------------------------------------------|
| Size | JP4/A | JP4/B | JP4/C |
|---------------+--------------+--------------+--------------|
| Disabled | Open | Open | Open |
|---------------+--------------+--------------+--------------|
| C800h | Closed | Closed | Closed |
|---------------+--------------+--------------+--------------|
| CC00h | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| D000h | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| D800h | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| DC00h | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| E000h | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| E800h | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| Note: CN3, S0 and S1 are optional and may not appear |
| on all models. |
+------------------------------------------------------------+
