# DIGITAL VISION, INC.
COMPUTER EYES 1024
Card Type Video frame grabber
Video Types Supported VGA
Highest Resolution Supported 1024 x 768
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

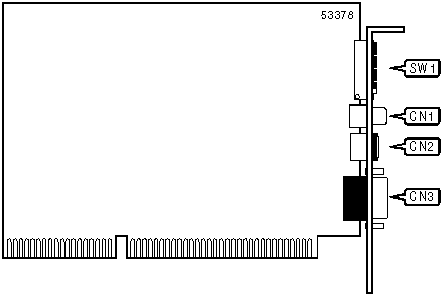

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| Composite video in | CN1 | 15-pin RGB video in | CN3 |
|---------------------+-------+----------------------+-------|
| S-Video in | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/7 | SW1/8 |
|-----------------------+------------------+-----------------|
| | 260h | Off | Off |
|----+------------------+------------------+-----------------|
| | 250h | Off | On |
|----+------------------+------------------+-----------------|
| | 240h | On | Off |
|----+------------------+------------------+-----------------|
| ยป | 230h | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/4 | SW1/5 |
|--------------------+-------------------+-------------------|
| C0000h-C7FFFh | Off | Off |
|--------------------+-------------------+-------------------|
| C8000h-CFFFFh | On | Off |
|--------------------+-------------------+-------------------|
| D0000h-D7FFFh | Off | On |
|--------------------+-------------------+-------------------|
| D8000h-DFFFFh | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY ACCESS MODE |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 |
|--------------------------------------------+-------+-------|
| Memory access mode (performance mode) | On | On |
| enabled | | |
|--------------------------------------------+-------+-------|
| Memory access mode (performance mode) | Off | Off |
| disabled | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT STATE |
|------------------------------------------------------------|
| Setting | SW3/1 |
|----------------------------------------+-------------------|
| Zero wait state enabled | On |
|----------------------------------------+-------------------|
| Zero wait state disabled | Off |
|------------------------------------------------------------|
| Note: |
| |
| Zero wait state is used in conjunction with memory access |
| mode. Disable zero wait state if the card is being used |
| with an older PC or a PC with a Bus clock faster than |
| 8MHz. |
+------------------------------------------------------------+
