# HITA TECHNOLOGY COMPANY, LTD.
MVGA-P1CS
Category Video
Video Types Supported XVGA
Video Processor 90C11
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 512KB

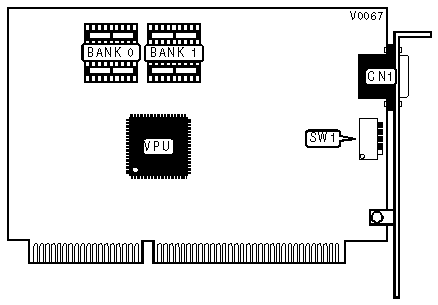

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| 15-pin analog video port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE SELECTION |
|------------------------------------------------------------|
| Type | SW1/1 |
|-------------------------------------------+----------------|
| PS/2 and other multi-sync monitor timings | Off |
|-------------------------------------------+----------------|
| Multi-sync one timing | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS MODE SELECTION |
|------------------------------------------------------------|
| Mode | SW1/2 |
|-------------------------------+----------------------------|
| PS/2 VGA | On |
|-------------------------------+----------------------------|
| AT VGA | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 800 X 600 REFRESH RATE SELECTION |
|------------------------------------------------------------|
| Rate | SW1/3 | SW1/4 |
|-------------------+--------------------+-------------------|
| 56Hz | On | On |
|-------------------+--------------------+-------------------|
| 60Hz | On | Off |
|-------------------+--------------------+-------------------|
| 72Hz | Off | On |
|-------------------+--------------------+-------------------|
| 56Hz | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 1024 X 768 SELECTION |
|------------------------------------------------------------|
| Mode | SW1/5 |
|-------------------------------+----------------------------|
| Interlaced | On |
|-------------------------------+----------------------------|
| Non-interlaced | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 256KB | (2) 44256 | NONE |
|------------------+--------------------+--------------------|
| 512KB | (2) 44256 | (2) 44256 |
+------------------------------------------------------------+
