# GENOA SYSTEMS CORPORATION
SUPERVGA 6300, 6400, 6400A
Category Video
Video Types Supported XVGA
Video Processor Genoa
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 512KB
IMG IMG 1
+------------------------------------------------------------+

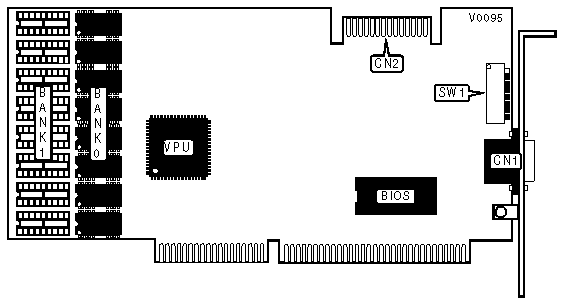

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE SELECTION |
|------------------------------------------------------------|
| Type | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|----------------------------+-------+-------+-------+-------|
| Sony 1302 | On | On | On | Off |
|----------------------------+-------+-------+-------+-------|
| Sony1304 | Off | On | On | Off |
|----------------------------+-------+-------+-------+-------|
| Nanao 9070 | Off | Off | On | Off |
|----------------------------+-------+-------+-------+-------|
| NEC Multi-Sync XL | Off | On | Off | Off |
|----------------------------+-------+-------+-------+-------|
| NEC Multi-Sync 3D | On | Off | Off | Off |
|----------------------------+-------+-------+-------+-------|
| NEC Multi-Sync 2A | On | On | Off | Off |
|----------------------------+-------+-------+-------+-------|
| IBM 8503, 8512, 8513, 8514 | Off | Off | Off | Off |
|----------------------------+-------+-------+-------+-------|
| NEC Multi-sync 4D or 5D | Off | On | On | On |
|----------------------------+-------+-------+-------+-------|
| Mitsubishi Diamon Scan | Off | On | On | On |
|----------------------------+-------+-------+-------+-------|
| HL6605TK & FL/HL 6615 | Off | On | On | On |
|----------------------------+-------+-------+-------+-------|
| Nanao 9500 | Off | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CGA GAME SELECTION |
|------------------------------------------------------------|
| Setting | SW1/6 |
|--------------------------------------------+---------------|
| » | CGA game disabled | Off |
|-----------+--------------------------------+---------------|
| | CGA game enabled | On |
|------------------------------------------------------------|
| Note: Only enable the CGA game setting if using a game |
| which needs to bootup from the floppy drive. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY AND BIOS BUS SELECTION |
|------------------------------------------------------------|
| Bus | SW1/7 | SW1/8 |
|------------------------+------------------+----------------|
| » | 8-bit | Off | Off |
|----+-------------------+------------------+----------------|
| | 16-bit | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/5 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 256KB | (8) 256K x 1 | None |
|------------------+--------------------+--------------------|
| 512KB | (8) 256K x 1 | (8) 256K x 1 |
+------------------------------------------------------------+
