# FIRST INTERNATIONAL COMPUTER, INC.
VGA-805P-V
Category Video
Video Type XVGA
Video Processor S3, Inc.
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA
Memory Type DRAM
Maximum Onboard Memory 2MB

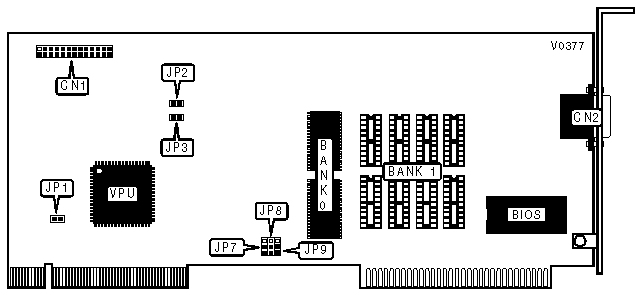

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------+----------+-----------------------+----------|
| VESA Feature | CN1 | 15-pin analog video | CN2 |
| connector | | port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ9 | JP1 |
|----------------------------+-------------------------------|
| » | Disabled | Pins 1 & 2 open |
|---+------------------------+-------------------------------|
| | Enabled | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MCLK SELECTION |
|------------------------------------------------------------|
| Setting | JP2 | JP3 |
|----------------------+------------------+------------------|
| » | 50MHz | Open | Open |
|---+------------------+------------------+------------------|
| | 45MHz | Closed | Closed |
|---+------------------+------------------+------------------|
| | 38MHz | Closed | Open |
|---+------------------+------------------+------------------|
| | 52MHz | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| REFRESH RATES |
|------------------------------------------------------------|
| Refresh | JP7 | JP8 |
|----------------------------+---------------+---------------|
| » | 56Hz Non-Interlaced | Pins 2 & 3 | Pins 1 2 |
| | | closed | closed |
|---+------------------------+---------------+---------------|
| | 60Hz Non-Interlaced | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed |
|---+------------------------+---------------+---------------|
| | 70/72Hz Non Interlaced | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
|---+------------------------+---------------+---------------|
| | 43Hz Interlaced | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DAC LOCAL ACCESS |
|------------------------------------------------------------|
| Setting | JP9 |
|----------------------------+-------------------------------|
| Enabled | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|----------------+---------------------+---------------------|
| » | 1MB | (2) 512 x 8 | None |
|---+------------+---------------------+---------------------|
| | 2MB | (2) 512 x 8 | (8) 256 x 4 |
+------------------------------------------------------------+
