# ELSA, INC.
WINNER 2000(ISA-/EISA-BUS)
Category Video
Video Types Supported XVGA
Video Processor Unidentified
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit EISA/16-bit ISA
Memory Type VRAM
Maximum Onboard Memory 4MB

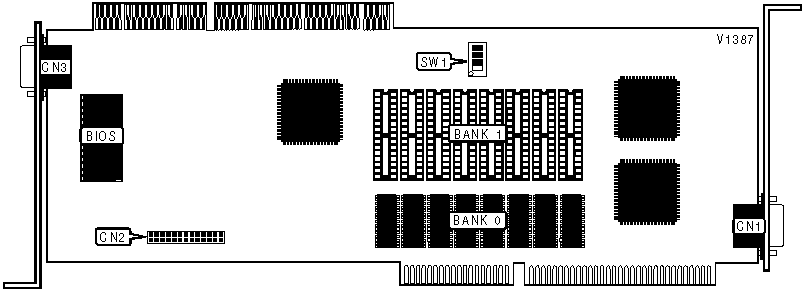

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+--------------------+----------|
| 15-pin analog | CN1 | 15-pin analog | CN3 |
| video port (ISA | | video port (EISA | |
| Bus) | | Bus) | |
|-----------------+----------+--------------------+----------|
| VGA feature | CN2 | | |
| connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/1 |
|-------------------------------+----------------------------|
| Disabled | On |
|-------------------------------+----------------------------|
| Enabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOARD CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/2 |
|-------------------------------+----------------------------|
| First board | Off |
|-------------------------------+----------------------------|
| Second board | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/3 |
|-------------------------------+----------------------------|
| Disabled | Off |
|-------------------------------+----------------------------|
| Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| IRQ 2/9 | SW1/4 |
|-------------------------------+----------------------------|
| Disabled | Off |
|-------------------------------+----------------------------|
| Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VRAM CONFIGURATION |
|------------------------------------------------------------|
| Memory | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 2MB | (8) 256K x 8 | NONE |
|------------------+--------------------+--------------------|
| 4MB | (8) 256K x 8 | (8) 256K x 8 |
+------------------------------------------------------------+
