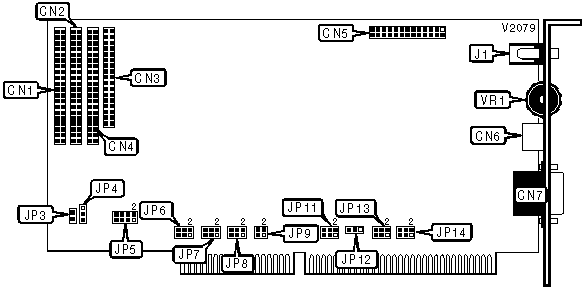

MPEG DECODING CARD MP020
Card Type MPEG card
Video Chip Set None
Highest Resolution Supported 1024 x 768
Maximum Video Memory None
Data Bus 16-bit ISA
Video Types Supported XVGA
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| CD-ROM interface | CN1 | Loop-back connector | CN6 |
|---------------------+-------+----------------------+-------|
| CD-ROM interface | CN2 | 15-pin analog video | CN7 |
| | | port | |
|---------------------+-------+----------------------+-------|
| CD-ROM interface | CN3 | Audio out | J1 |
|---------------------+-------+----------------------+-------|
| CD-ROM interface | CN4 | Volume | VR1 |
|---------------------+-------+----------------------+-------|
| Feature connector | CN5 | | |
|------------------------------------------------------------|
| Note: The exact orientation of CN1 - CN4 is |
| unidentified. This card supports Panasonic, Mitsumi, |
| Sony, & IDE CD-ROM interfaces. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| | Factory configured - do not alter | JP2 | Open |
|---+------------------------------------+-------+-----------|
| | Factory configured - do not alter | JP3 | Closed |
|---+------------------------------------+-------+-----------|
| | CD-ROM interface disabled | JP5 | Pins 1 & |
| | | | 2 open |
|---+------------------------------------+-------+-----------|
| | CD-ROM interface enabled | JP5 | Pins 1 & |
| | | | 2 closed |
|---+------------------------------------+-------+-----------|
| | Sony/Mitsumi CD-ROM interface | JP5 | Pins 3 & |
| | select | | 4 open |
|---+------------------------------------+-------+-----------|
| | Panasonic CD-ROM interface select | JP5 | Pins 3 & |
| | | | 4 closed |
|---+------------------------------------+-------+-----------|
| | IDE CD-ROM interface disabled | JP5 | Pins 5 & |
| | | | 6 open |
|---+------------------------------------+-------+-----------|
| | IDE CD-ROM interface enabled | JP5 | Pins 5 & |
| | | | 6 closed |
|---+------------------------------------+-------+-----------|
| | IDE CD-ROM interface secondary | JP5 | Pins 7 & |
| | address select | | 8 open |
|---+------------------------------------+-------+-----------|
| | IDE CD-ROM interface primary | JP5 | Pins 7 & |
| | address select | | 8 closed |
|---+------------------------------------+-------+-----------|
| » | VDP address is B18h | JP12 | Pins 1 & |
| | | | 2 closed |
|---+------------------------------------+-------+-----------|
| | VDP address is B28h | JP12 | Pins 2 & |
| | | | 3 closed |
|------------------------------------------------------------|
| Note: The exact location of JP2 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE CD-ROM INTERFACE CONFIGURATION |
|------------------------------------------------------------|
| Address | IRQ | JP4 |
|------------------------+--------------+--------------------|
| 1F0h, 3F6h (Primary) | 14 | Pins 1 & 2 closed |
|------------------------+--------------+--------------------|
| 170h, 376h (Secondary) | 15 | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP6 | JP7 |
|------------------+--------------------+--------------------|
| | 5 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|----+-------------+--------------------+--------------------|
| » | 6 | Pins 3 & 4 closed | Pins 3 & 4 closed |
|----+-------------+--------------------+--------------------|
| | 7 | Pins 5 & 6 closed | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP8 |
|----------------------------+-------------------------------|
| | 2/9 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| » | 7 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 11 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Board | CD-ROM | JP9/pins 1 & | JP9/pins 3 & |
| address | address | 2 | 4 |
|--------------+---------------+--------------+--------------|
| 280h - 29Fh | 280h - 283h | Closed | Closed |
|--------------+---------------+--------------+--------------|
| 2A0h - 2AFh | 2A0h - 2A3h | Open | Closed |
|--------------+---------------+--------------+--------------|
| 300h - 30Fh | 300h - 303h | Closed | Open |
|--------------+---------------+--------------+--------------|
| 320h - 32Fh | 320h - 323h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP11 |
|----------------------------+-------------------------------|
| | 4 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| » | 5 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | 10 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP13 | JP14 |
|------------------+--------------------+--------------------|
| 1 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 3 | Pins 3 & 4 closed | Pins 3 & 4 closed |
|------------------+--------------------+--------------------|
| 5 | Pins 5 & 6 closed | Pins 5 & 6 closed |
+------------------------------------------------------------+
