TVGA 8900CL
Category Video
Video Types Supported XVGA
Video Processor Trident 8900
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 1024KB

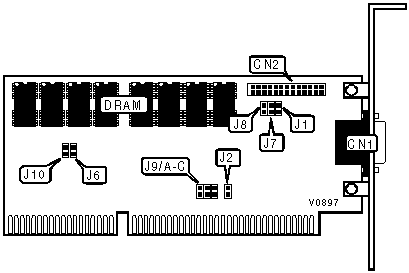

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN1 | VESA Feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FIRST STAGE ZERO WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Setting | J2 |
|-------------------------------------+----------------------|
| » | Enabled | Closed |
|----------+--------------------------+----------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SECOND STAGE ZERO WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Setting | J1 |
|------------------------------------+-----------------------|
| » | Enabled | Open |
|----------+-------------------------+-----------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SCAN RATE SELECTION |
|------------------------------------------------------------|
| Setting | J7 |
|--------------------------------+---------------------------|
| » | Normal | Closed |
|---+----------------------------+---------------------------|
| | 48.7KHz | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS AUTODETECT CONFIGURATION |
|------------------------------------------------------------|
| Setting | J8 |
|-----------------------------------+------------------------|
| » | Enabled | Open |
|------+----------------------------+------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS TYPE SELECTION |
|------------------------------------------------------------|
| Type | J6 | J9/A | J9/B | J9/C | J10 |
|------------+---------+---------+---------+--------+--------|
| 16-bit ISA | Open | Open | Open | Open | Closed |
|------------+---------+---------+---------+--------+--------|
| 8-bit ISA | Closed | Closed | Closed | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|-------------+-------------------------+--------------------|
| 512KB | (4) 256K x 4 | NONE |
|-------------+-------------------------+--------------------|
| 1MB | (4) 256K x 4 | (4) 256K x 4 |
|------------------------------------------------------------|
| Note: The relative locations of Bank 0 and Bank 1 are |
| unidentified. |
+------------------------------------------------------------+
