# LEADTEK RESEARCH, INC.
WINFAST 3D GD400
Card Type Video & Audio card
Video Chip Set SGS-Thomson STG 2000
Highest Resolution Supported 1600 x 1200
Maximum Video Memory 2MB DRAM
Data Bus 32-bit PCI
Video Types Supported XVGA
IMG IMG 1
+------------------------------------------------------------+

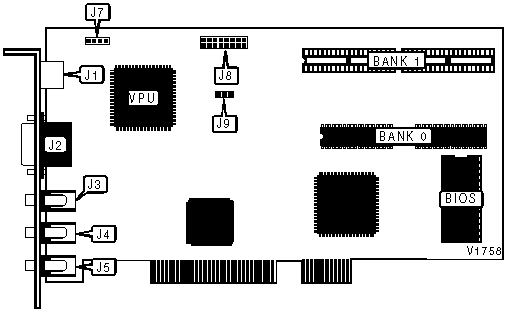

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| IBM game port | J1 | Audio line in | J5 |
|------------------------+-------+-------------------+-------|
| 15-pin analog video | J2 | CD - audio | J7 |
| port | | | |
|------------------------+-------+-------------------+-------|
| Mic in | J3 | Sega Digital game | J8 |
| | | port | |
|------------------------+-------+-------------------+-------|
| Audio line out | J4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| Jumper/Connector - information | J9 | Unidentified |
| unavailable | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (2) 256K x 16 | None |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 16 | (2) 256K x 16 |
+------------------------------------------------------------+
