# LEADTEK RESEARCH, INC.
WINFAST 3D S600, WINFAST 3D S600DX
Card Type MPEG decoder
Video Chip Set S3
Maximum Video Memory 4MB DRAM
Video Types Supported Monochrome, CGA, EGA, VGA, XVGA
Highest Resolution Supported 1600 x 1200
Data Bus 32-bit PCI
IMG IMG 1
+------------------------------------------------------------+

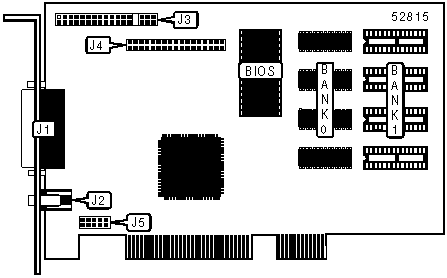

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| 15-pin analog video | J1 | Header for MPEG | J4 |
| port | | upgrade to J6 | |
|---------------------+-------+----------------------+-------|
| Audio out | J2 | Header for MPEG | J5 |
| | | upgrade to J7 | |
|---------------------+-------+----------------------+-------|
| LPB feature | J3 | | |
| connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------+-----------------------+-----------------------|
| 2MB | (4) 256KB x 16 | None |
|------------+-----------------------+-----------------------|
| 4MB | (4) 256KB x 16 | (4) 256KB x 16 |
+------------------------------------------------------------+
IMG IMG 2
MPEG Upgrade Card
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------------+-------+----------------+-------|
| Header to main board to | J6 | Header to main | J7 |
| J4 | | board to J5 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------+-----------------------+-----------------------|
| 512KB | (1) 256KB x 16 | None |
|------------+-----------------------+-----------------------|
| 1MB | (1) 256KB x 16 | (1) 256KB x 16 |
+------------------------------------------------------------+
