# MULTIWAVE INNOVATION, INC.
MOVIEWAVE STUDIO
Category Video
Video Types Supported XVGA
Video Processor Unidentified
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 1.5MB
IMG IMG 1
+------------------------------------------------------------+

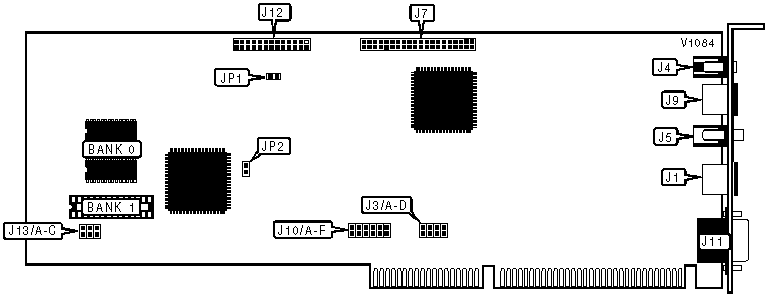

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------------+----------+---------------+----------|
| Analog pass through | J1 | S-video in | J9 |
| video in | | | |
|----------------------+----------+---------------+----------|
| MPEG audio line out | J4 | 15-pin analog | J11 |
| | | video port | |
|----------------------+----------+---------------+----------|
| Composite video | J5 | VGA feature | J12 |
| input | | connector | |
|----------------------+----------+---------------+----------|
| JPEG feature | J7 | | |
| connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CLOCK BALANCE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|---------------------------------+--------------------------|
| » | On | Closed |
|-------+-------------------------+--------------------------|
| | Off | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT - STATE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP2 |
|-----------------------------------+------------------------|
| » | Zero wait-state | Closed |
|---+-------------------------------+------------------------|
| | Non-Zero wait-state | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J13/A | J13/B | J13/C |
|----------------+--------------+--------------+-------------|
| » | 550h | Closed | Open | Closed |
|---+------------+--------------+--------------+-------------|
| | 450h | Closed | Closed | Closed |
|---+------------+--------------+--------------+-------------|
| | 4D0h | Open | Closed | Closed |
|---+------------+--------------+--------------+-------------|
| | 5D0h | Open | Open | Closed |
|---+------------+--------------+--------------+-------------|
| | 650h | Closed | Closed | Open |
|---+------------+--------------+--------------+-------------|
| | 6D0h | Open | Closed | Open |
|---+------------+--------------+--------------+-------------|
| | 750h | Closed | Open | Open |
|---+------------+--------------+--------------+-------------|
| | 7D0h | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| DMA | J10/A | J10/B | J10/C | J10/D | J10/E | J10/F |
|------+--------+--------+--------+--------+--------+--------|
|»| 6 | Open | Open | Closed | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 5 | Open | Open | Open | Open | Closed | Closed |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Closed | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | J3/A | J3/B | J3/C | J3/D |
|------------+-----------+-----------+-----------+-----------|
| » | 10 | Open | Open | Open | Closed |
|---+--------+-----------+-----------+-----------+-----------|
| | 11 | Open | Open | Closed | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 12 | Open | Closed | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 15 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (2) 256K x 16 | NONE |
|------------------+--------------------+--------------------|
| 1.5MB | (2) 256K x 16 | (1) 256K x 16 |
+------------------------------------------------------------+
