MIROCRYSTAL 16SI/VL
Category Video
Video Types Supported XVGA
Video Processor S3
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA Local Bus
Memory Type DRAM
Maximum Onboard Memory 2MB
IMG IMG 1
+------------------------------------------------------------+

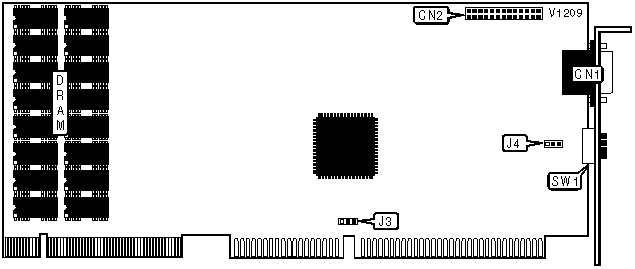

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN1 | VESA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE SELECTION |
|------------------------------------------------------------|
| Type | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|--------------------------+--------+--------+-------+-------|
| 35-48KHz Multi-frequency | Off | On | On | Off |
|--------------------------+--------+--------+-------+-------|
| 64KHz Multi-frequency | Off | On | Off | Off |
|--------------------------+--------+--------+-------+-------|
| 78KHz Multi-frequency | Off | Off | On | Off |
|--------------------------+--------+--------+-------+-------|
| 82-85KHz Multi-frequency | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VESA CLOCK SPEED SELECTION |
|------------------------------------------------------------|
| Speed | J3 |
|----------------------------+-------------------------------|
| » | <=33MHz | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | >33MHz | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 16SI/VL SCREEN CONFIGURATION |
|------------------------------------------------------------|
| Setting | J4 |
|-----------------------------------+------------------------|
| » | Single-screen | Pins 2 & 3 closed |
|---+-------------------------------+------------------------|
| | Dual-screen/multiscreen | Pins 1 & 2 closed |
+------------------------------------------------------------+
