# PINE TECHNOLOGY USA
PT-507A
Category Video
Video Types Supported XVGA
Video Processor RTG 3160
Highest Resolution Supported 1280 x 1024
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 1024KB

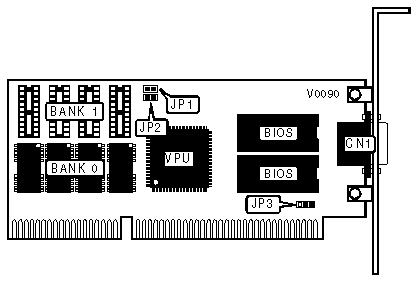

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| 15-pin analog video port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MODE SELECTION |
|------------------------------------------------------------|
| Mode | JP1 |
|-----------------------------------+------------------------|
| » | Interlaced | Open |
|---+-------------------------------+------------------------|
| | Non-Interlaced | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADDRESS DECODE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP2 |
|---------------------------------+--------------------------|
| » | Fast | Open |
|-------+-------------------------+--------------------------|
| | Slow | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP3 |
|----------------------------+-------------------------------|
| » | 2/9 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 7 | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 512KB | (4) 44256 | None |
|------------------+--------------------+--------------------|
| 1024KB | (4) 44256 | (4) 44256 |
+------------------------------------------------------------+
