# PIXELWORKS, INC.
FW1280
Category Video
Video Types Supported XVGA
Video Processor Chips & Technology
Highest Resolution Supported 1280 x 1024
Data Bus Type 16-bit ISA
Memory Type VRAM
Maximum Onboard Memory 2MB

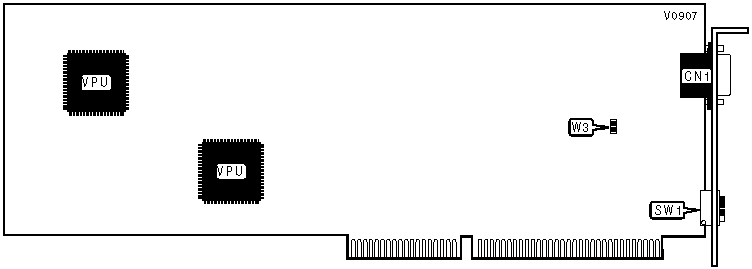

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| 15-pin analog video port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 3/5 WIRE MONOCHROME VIDEO SIGNAL SELECT |
|------------------------------------------------------------|
| Setting | W3 |
|------------------------------------------+-----------------|
| » | 3-wire internal sync video signal | Closed |
|---+--------------------------------------+-----------------|
| | 5-wire external separate sync signal | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Address | SW1/3 | SW1/4 |
|----------------------+------------------+------------------|
| » | 330h | On | Off |
|---+------------------+------------------+------------------|
| | 230h | Off | Off |
|---+------------------+------------------+------------------|
| | 240h | Off | On |
|---+------------------+------------------+------------------|
| | 340h | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR MODE CONNECTIONS |
|------------------------------------------------------------|
| Mode | SW1/1 |
|-------------------------------+----------------------------|
| Dual monitor | Off |
|-------------------------------+----------------------------|
| Single monitor on-board VGA | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/2 | Off |
+------------------------------------------------------------+
