# PIXELWORKS, INC.
ULTRA CLIPPER GRAPHICS UA1024
Category Video
Video Types XVGA
Supported
Video Processor Pixelworks, Inc.(exact location
unidentified)
Highest Resolution 1280 x 1024
Supported
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard 875KB
Memory

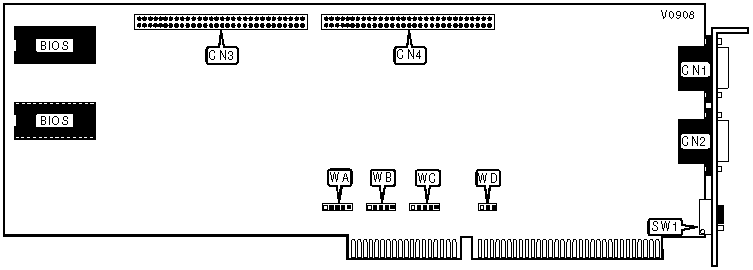

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| 15-pin analog | CN1 | VGA pass-through | CN2 |
| video port | | port | |
|-------------------+----------+------------------+----------|
| Daughterboard | CN3 & | | |
| connector | CN4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | WD |
|----------------------------+-------------------------------|
| » | 330h | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 340 | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA SELECTION |
|------------------------------------------------------------|
| Channel | WA | WB |
|------------------+--------------------+--------------------|
| » | 6 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|----+-------------+--------------------+--------------------|
| | 5 | Pins 4 & 5 closed | Pins 4 & 5 closed |
|----+-------------+--------------------+--------------------|
| | 7 | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | WC |
|----------------------------+-------------------------------|
| » | 10 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 11 | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | 12 | Pins 4 & 5 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR SYNC MODE SELECTION |
|------------------------------------------------------------|
| Mode | SW1/3 | SW1/4 |
|----------------------+------------------+------------------|
| » | 3 | Off | Off |
|-----+----------------+------------------+------------------|
| | 4 | On | Off |
|-----+----------------+------------------+------------------|
| | 5 | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CGA EMULATION CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/1 |
|-------------------------------+----------------------------|
| Enabled | On |
|-------------------------------+----------------------------|
| Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VGA PASS-THROUGH CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/2 |
|-------------------------------+----------------------------|
| Enabled | On |
|-------------------------------+----------------------------|
| Disabled | Off |
+------------------------------------------------------------+
