# PROLINK COMPUTER, INC.
MVGA-AVGA3B
Category Video
Video Types Supported XVGA
Video Processor CL-GD5426
Highest Resolution Supported 1280 x 1024
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 2MB

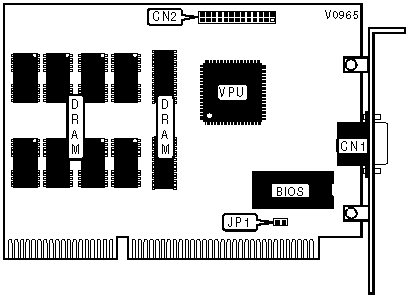

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT-STATE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|-------------------------------+----------------------------|
| Zero wait-state | Closed |
|-------------------------------+----------------------------|
| Non-Zero wait-state | Open |
+------------------------------------------------------------+
